Cấu Tạo Và Nguyên Lý Hoạt Động Van Một Chiều

2851 Lượt xem

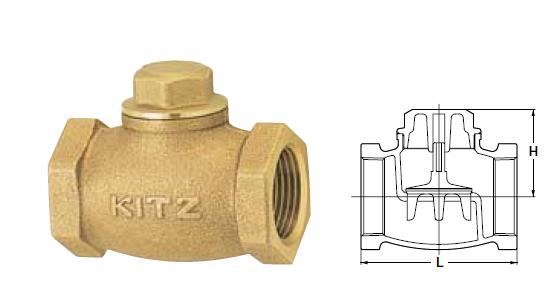

Cấu tạo nguyên lí hoạt động của van một chiều

Hiện nay rất nhiều người đang sử dụng van một chiều, tuy nhiên hầu hết vẫn chưa biết được rõ về cấu tạo cũng như là nguyên lí làm việc của nó, vậy sau đây TVT VIỆT NAM sẽ trình bày để các bạn có thể biết và nắm rõ hơn về van một chiều này

van một chiều

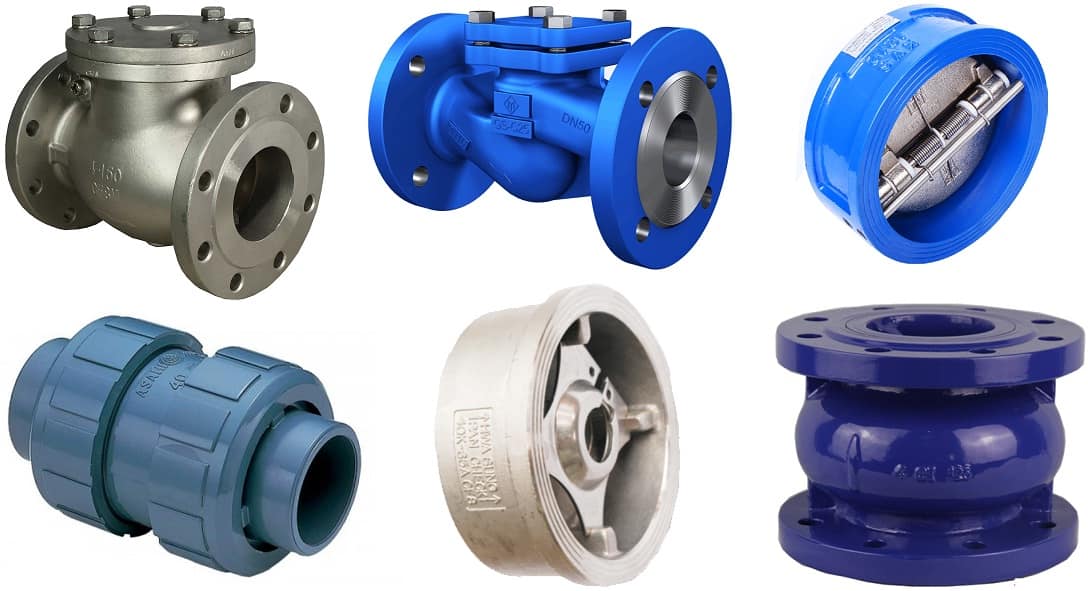

Van một chiều là gì?

Van một chiều:  là thiết bị bảo vệ đường ống dẫn , cho phép dòng chất lỏng-khí đi qua chỉ theo 1 hướng nhất định và ngăn cản dòng theo hướng ngược lại. Van một chiều được sử dụng để bảo vệ các thiết bị của mạch thủy lực như ống dẫn, máy bơm, bình chứa, … Ngoài ra van một chiều còn có tác dụng ngăn ngừa sự mất mát chất lỏng-khí khi có sự cố rò rỉ, hỏng hóc ống dẫn

van một chiều

Chức năng quan trọng của van một chiều đó là đảm bảo chế độ vận hành chuẩn của cả hệ thống. Ta có thể xem xét trường hợp khi hệ thủy lực được cung cấp chất lỏng bởi 1 trạm máy bơm gồm nhiều máy bơm ghép song song. Van bi điều khiển khí nén  Khi có sự cố tụt áp tại một máy bơm, nếu không có van 1 chiều lớp ở cửa đẩy của máy bơm đó , thì một phần lưu lượng chất lỏng có thể chảy ngược về máy bơm bị tụt áp. Điều này không có lợi trong quá trình vận hành hệ thống.

 Phạm vi ứng dụng van một chiều

Van 1 chiều có ứng dụng rộng rãi trong nhiều thiết bị thủy lực thuộc: hệ thống kỹ thuật nước, nhiệt, hơi, hệ thống thông gió, chữa cháy, điều hòa không khí, xử lý chất thải, ….

Tìm hiểu thêm: Các Loại Van Công Nghiệp Hiện Đang Phổ Biến Trên Thị Trường TLT

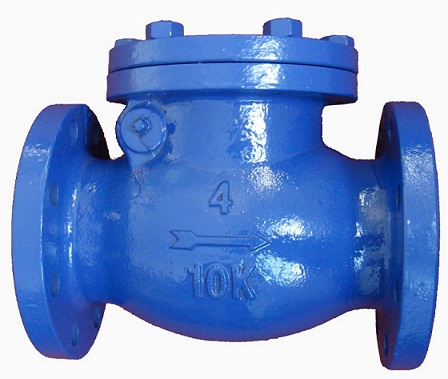

Nguyên lý hoạt động của van một chiều

 Khi không có dòng chất lỏng-khí chảy qua van, phần tử trượt (cửa xoay) của van dưới tác dụng của trọng lượng chính nó hoặc lực lò xo được giữ chặt ở ví trí “Đóng”. Khi xuất hiện dòng chảy đến van, phần tử trượt (cửa xoay ) dưới tác động của năng lượng dòng chảy bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van. Tại thởi điểm vận tốc dòng chảy về không, phần tử trượt ( cửa xoay) quay về vị trí đóng, áp suất cửa ra của van tác động lên phần tử trượt giữ chặt phần tử trượt ở vị trí đóng và ngăn cản dòng chảy về hướng cửa vào của van. Như vậy sự hoạt động của van một chiều hoàn toàn tự động dưới tác động của chất lỏng-khí.

van một chiều

Các loại van một chiều thường gặp

– Van một chiều lá lật

– Van 1 chiều lò xo

– Van 1 chiều đĩa

– Van một chiều cánh bướm
