CÔNG TẮC DÒNG CHẢY HFS - KOREA

Lượt xem:

1212

Mô tả:

Áp lực: 10 bar

Nhiệt độ: max 100 độ C

Thân: đồng

Trục: đồng

Lá: inox

Vỏ: nhựa ABS

Công tắc hành trình: 2 tiếp điểm( 1 thường mở và 1 thường đóng)

Dòng điện max: 15A với điện áp 125V/250 VAC

Kích thước: DN15 (HFS-15), DN20 (HFS-20), DN25 (HFS-25)

Kết nối: nối ren

Thông tin sản phẩm
Catalogue
Bình luận
Video sản phẩm

1. KHÁI NIỆM

Tên gọi đã thể hiện chức năng của công tắc dòng chảy hay còn gọi tên khác là công tắc báo dòng chảy. Là loại thiết bị báo dòng chảy của lưu chất trong đường ống cho bất kỳ loại chất lỏng nào.

Công tắc dòng chảy có tác dụng bảo vệ bơm khỏi hiện tượng chạy không tải, giúp bơm không bị quá nhiệt gây cháy bơm khi chạy không tải.

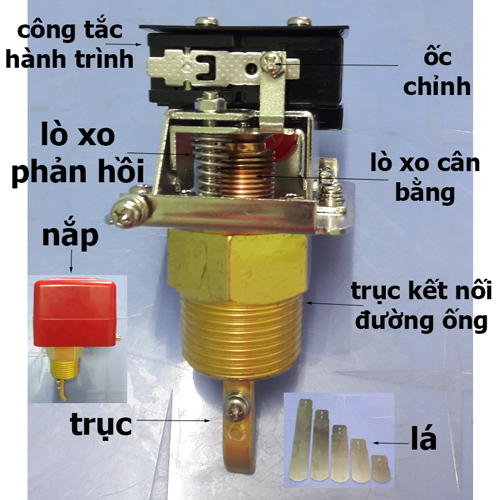

2. CẤU TẠO CỦA CÔNG TẮC DÒNG CHẢY

Công tắc dòng chảy được cấu tạo bởi các bộ phận sau:

- Lá: tùy theo kích thước đường ống mà dùng lá kích thước khác nhau

- Trục( thanh lẩy) dùng để gắn định vị là van và bộ phận tác động lên thay lẩy của công tắc hành trình

- Lò xo cân bằng

- Lò xo phản hồi về vị trí ban đầu khi không có dòng chảy

- Ốc chỉnh độ rộng tác động lên lẩy công tắc hành trình

- Bộ phận kết nối với đường ống, phần này thể hiện kích thước khi chọn công tắc dòng chảy, như công tắc dòng chảy dn15( HFS-15), dn20(HFS-20), dn25(HFS-25)

- Công tắc hành trình, đây là phần chuyển trạng thái của công tắc dòng chảy, công tắc hành trình có 1 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC

- Vỏ hay gọi là nắp của công tắc dòng chảy

3. NGUYÊN LÝ HOẠT ĐỘNG

Khi có dòng chảy của lưu chất sẽ tác động lên lá được gắn cố định trên trục lẩy, khi đó thanh lẩy cũng bị tác động đẩy phần ốc chỉnh vào lẩy của công tắc hành trình, làm thay đổi trạng thái tiếp điểm của công tắc hành trình

Tùy theo thiết kế và yêu cầu sử dụng mà ta dùng tiếp điểm thường đóng hay thường mở để điều khiển bảo vệ bơm hoặc điều khiển thiết bị khác.

Công tắc dòng chảy thường được gắn song song với timer để bảo vệ bơm

Đối với kích thước ống dẫn khác nhau ta chọn độ dài của lá van khác nhau
