NGUYÊN LÝ HOẠT ĐỘNG ĐỘNG CƠ KE002,24V HÃNG KOSAPLUS- HÀN QUỐC

297 Lượt xem

NGUYÊN LÝ ĐIỀU KHIỂN ĐỘNG CƠ ĐIỆN KE002, 24VDC HÃNG KOSAPLUS

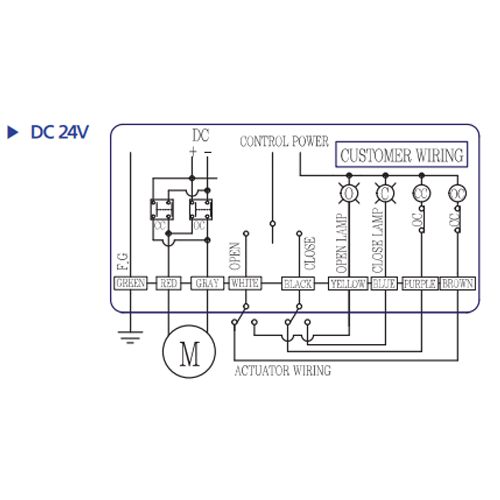

sơ đồ đấu dây động cơ điện KE002,24VDC

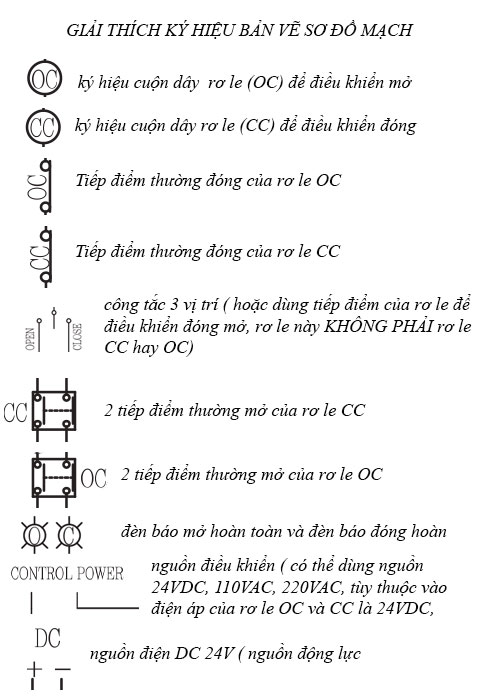

Chúng ta cùng phân tích ký hiệu trong sơ đồ đấu dây trên như sau:

Nguyên lý điều khiển động cơ điện KE002,24VDC

-Khi nguồn điều khiển Control Power cấp vào dây trắng, khi đó dây trắng được thông với dây nâu, qua tiếp điểm thường đóng của rơ le CC, cuộn dây rơ le OC có điện khi đó tiếp điểm thường mở của rơ le OC sẽ chuyển sang chế độ đóng sẽ cấp nguồn DC vào dây đỏ và xám làm cho động cơ quay theo chiều mở. đồng thời tiếp điểm thường đóng của rơ le OC chuyển sang mở để khống chế cuộn dây rơ le CC không có điện, khi hết chu trình mở thì công tắc hành trình sẽ ngắt dây trắng  với dây nâu không thông nhau nữa  nên các tiếp điểm của rơ le OC sẽ trở lại trạng thái ban đầu là thường mở để ngắt điện vào motor, đồng thời dây trắng sẽ thông với dây vàng ( đèn báo mở có điện)

-Khi nguồn điều khiển Control Power cấp vào dây đen, khi đó dây đen được thông với dây tím, qua tiếp điểm thường đóng của rơ le OC, cuộn dây rơ le CC có điện khi đó tiếp điểm thường mở của rơ le CC sẽ chuyển sang chế độ đóng sẽ cấp nguồn DC vào dây đỏ và xám làm cho động cơ quay theo chiều đóng. đồng thời tiếp điểm thường đóng của rơ le CC chuyển sang mở để khống chế cuộn dây rơ le OC không có điện, khi hết chu trình đóng thì công tắc hành trình sẽ ngắt dây đen với dây tím  không thông nhau nữa các tiếp điểm của rơ le CC sẽ trở lại trạng thái ban đầu là thường mở để ngắt điện vào motor, đồng thời dây đen sẽ thông với dây xanh (đèn báo đóng có điện)

 Chúng tôi đã phân tích nguyên lý hoạt động và sơ đồ đấu dây động cơ điện KE002, 24VDC hãng Kosaplus, xuất xứ Hàn Quốc. Quý khách có bất cứ thắc mắc nào hoặc cần tư vấn thêm vui lòng liên hệ với chúng tôi theo thông tin dưới đây:
