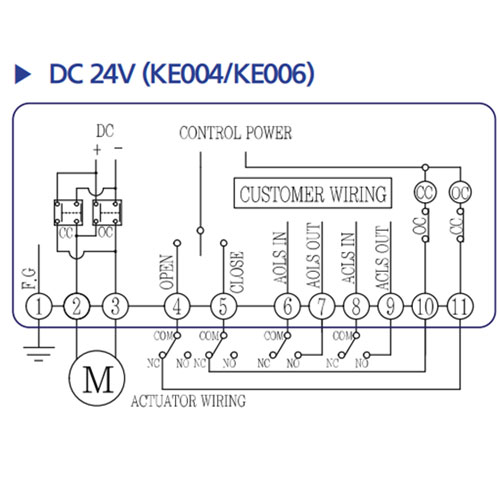

NGUYÊN LÝ ĐIỀU KHIỂN ĐỘNG CƠ ĐIỆN KE004 và KE006, 24VDC HÃNG KOSAPLUS

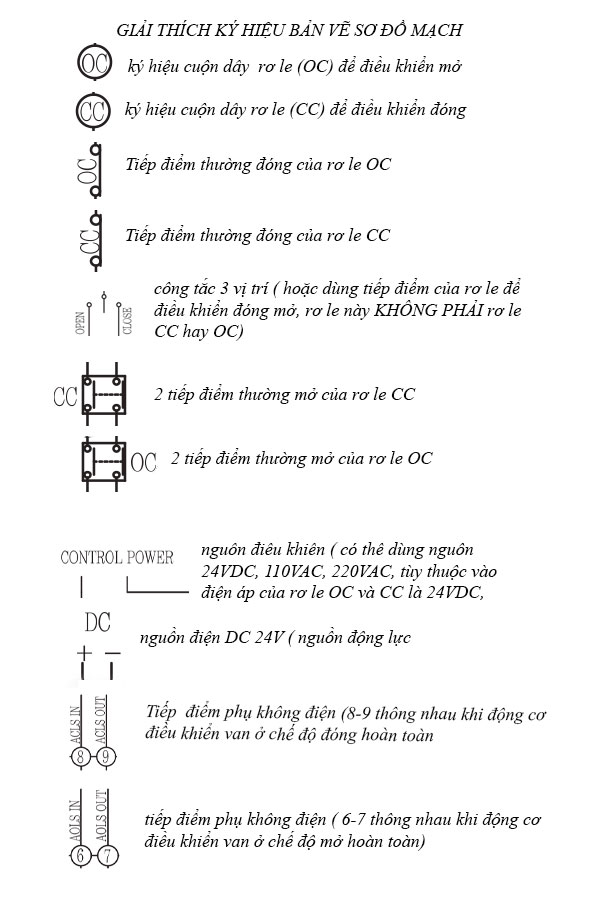

Chúng ta cùng phân tích ký hiệu trong sơ đồ đấu dây trên như sau:
NGUYÊN LÝ HOẠT ĐỘNG
- Khi nguồn điều khiển Control Power cấp vào chân số 4, khi đó chân số 4 được thông với chân số 11, qua tiếp điểm thường đóng của rơ le CC, cuộn dây rơ le OC có điện khi đó tiếp điểm thường mở của rơ le OC sẽ chuyển sang chế độ đóng sẽ cấp nguồn DC vào chân 2 và 3 làm cho động cơ quay theo chiều mở. đồng thời tiếp điểm thường đóng của rơ le OC chuyển sang mở để khống chế cuộn dây rơ le CC không có điện, khi hết chu trình đóng thì công tắc hành trình sẽ ngắt chân số 4 với chân 11 không thông nhau nữa các tiếp điểm của rơ le OC sẽ trở lại trạng thái ban đầu
- Khi nguồn điều khiển Control Power cấp vào chân số 5, khi đó chân số 5 được thông với chân số 10, qua tiếp điểm thường đóng của rơ le OC, cuộn dây rơ le CC có điện khi đó tiếp điểm thường mở của rơ le CC sẽ chuyển sang chế độ đóng sẽ cấp nguồn DC vào chân 2 và 3 làm cho động cơ quay theo chiều đóng. đồng thời tiếp điểm thường đóng của rơ le CC chuyển sang mở để khống chế cuộn dây rơ le OC không có điện, khi hết chu trình đóng thì công tắc hành trình sẽ ngắt chân số 5 với chân 10 không thông nhau nữa các tiếp điểm của rơ le cC sẽ trở lại trạng thái ban đầu
- Chân 6-7 dùng để điều khiển thiết bị khác hoạt động sau khi van động cơ điện mở hoàn toàn, khi này chân 6-7 thông nhau
- Chân 8-9 dùng để điều khiển thiết bị khác hoạt động sau khi van động cơ điện đóng hoàn toàn, khi này chân 8-9 thông nhau
