NGUYÊN LÝ HOẠT ĐỘNG ĐỘNG CƠ KE008 đến KE050,24V HÃNG KOSAPLUS- HÀN QUỐC

44 Lượt xem

NGUYÊN LÝ ĐIỀU KHIỂN ĐỘNG CƠ ĐIỆN KE008 đến KE050, 24VDC HÃNG KOSAPLUS

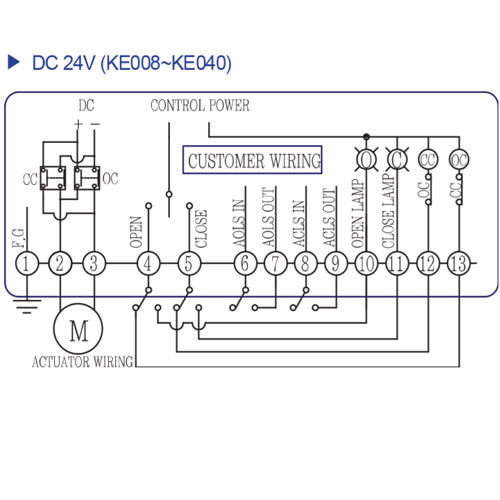

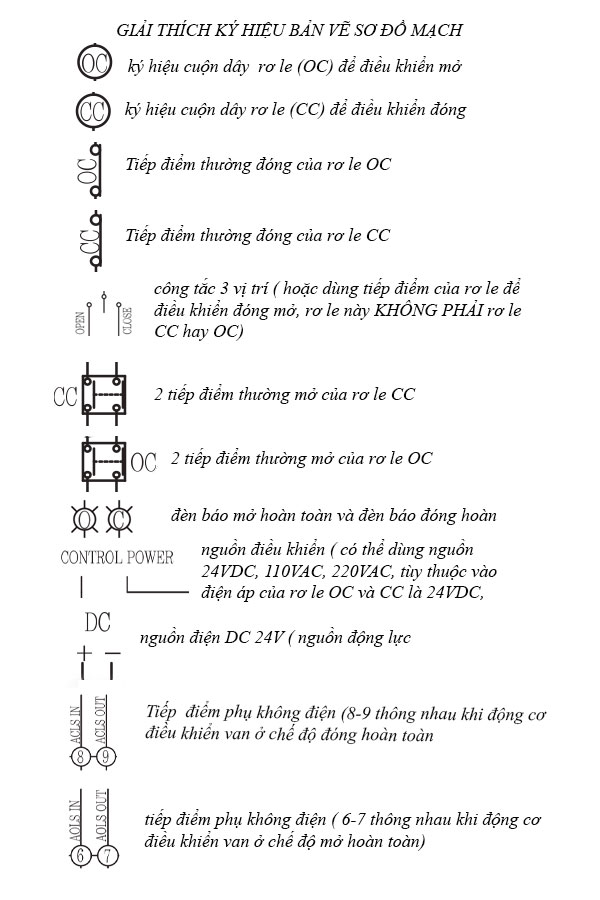

Chúng ta cùng phân tích ký hiệu trong sơ đồ đấu dây trên như sau:

NGUYÊN LÝ HOẠT ĐỘNG

-Khi nguồn điều khiển Control Power cấp vào chân số 4, khi đó chân số 4 được thông với chân số 13, qua tiếp điểm thường đóng của rơ le CC, cuộn dây rơ le OC có điện khi đó tiếp điểm thường mở của rơ le OC sẽ chuyển sang chế độ đóng sẽ cấp nguồn DC vào chân 2 và 3 làm cho động cơ quay theo chiều mở. đồng thời tiếp điểm thường đóng của rơ le OC chuyển sang mở để khống chế cuộn dây rơ le CC không có điện, khi hết chu trình đóng thì công tắc hành trình sẽ ngắt chân số 4 với chân 13 không thông nhau nữa đồng thời khi này chân số 4 sẽ thông với chân số 10 làm cho đèn báo mở được cấp điện sẽ sáng đèn báo mở

-Khi nguồn điều khiển Control Power cấp vào chân số 5, khi đó chân số 5 được thông với chân số 12, qua tiếp điểm thường đóng của rơ le OC, cuộn dây rơ le CC có điện khi đó tiếp điểm thường mở của rơ le CC sẽ chuyển sang chế độ đóng sẽ cấp nguồn DC vào chân 2 và 3 làm cho động cơ quay theo chiều đóng. đồng thời tiếp điểm thường đóng của rơ le CC chuyển sang mở để khống chế cuộn dây rơ le OC không có điện, khi hết chu trình đóng thì công tắc hành trình sẽ ngắt chân số 5 với chân 12 không thông nhau nữa đồng thời khi này chân số 5 sẽ thông với chân số 11 làm cho đèn báo đóng được cấp điện sẽ sáng đèn báo đóng.

- Chân 6-7 dùng để điều khiển thiết bị khác hoạt động sau khi van động cơ điện mở hoàn toàn, khi này chân 6-7 thông nhau

- Chân 8-9 dùng để điều khiển thiết bị khác hoạt động sau khi van động cơ điện đóng hoàn toàn, khi này chân 8-9 thông nhau

 Chúng tôi đã phân tích nguyên lý hoạt động và sơ đồ đấu dây động cơ điện KE002, 24VDC hãng Kosaplus, xuất xứ Hàn Quốc. Quý khách có bất cứ thắc mắc nào hoặc cần tư vấn thêm vui lòng liên hệ với chúng tôi theo thông tin dưới đây:
