PHÂN LOẠI VAN BƯỚM HÀN QUỐC THÔNG DỤNG

1187 Lượt xem

Van bướm là gì?

Van bướm có tên tiếng anh là Butterfly valve. Van bướm là một loại van chuyển động quay 1 góc 90 độ, được dùng để đóng/ mở và điều tiết lưu lượng của dòng chảy. Van bướm có một đĩa gắn trên một trục quay. Khi van bướm đóng hoàn toàn thì đĩa van sẽ chặn hoàn toàn vừa khít với ron của van, lúc này dòng chảy không thể đi qua. Khi van bướm mở hoàn toàn, đĩa van sẽ xoay một phần tư vòng cho phép dòng chảy đi qua. Van cũng có thế được đóng/ mở tăng dần để điều chỉnh lưu lượng. Không giống như van bi, đĩa van bướm luôn nằm trong dòng chảy, do đó sụt áp luôn được gây ra trong dòng chảy bất kể vị trí nào của đĩa van.

Phân loại van bướm

1. Theo cấu tạo thân van: có 4 kiểu

Van bướm kiểu wafer:

- Van bướm kiểu wafer có 2 quai ở trên để cố định khi lắp đặt. Van thường nhẹ hơn do thiết kế đơn giản, giá thành thấp hơn các kiểu van bướm khác.

- Van bướm kiểu wafer không nên lắp đặt ở đầu hoặc cuối đường ống.

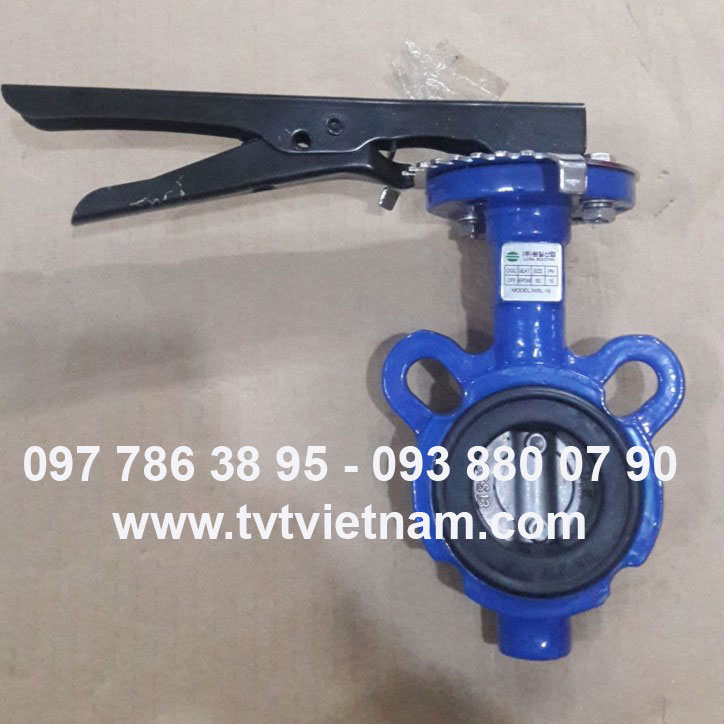

Van bướm kiểu wafer hiệu Wonil - Hàn Quốc

Van bướm kiểu lug:

- Xung quanh thân van là các lỗ bu lông để xuyên bulông khi lắp đặt kẹp 2 bích.

- Van bướm kiểu lug thì an toàn hơn kiểu wafer

- Do cấu tạo kiểu lug có các lỗ bu lông ren trên thân nên mô-men xoắn thấp hơn so với wafer.

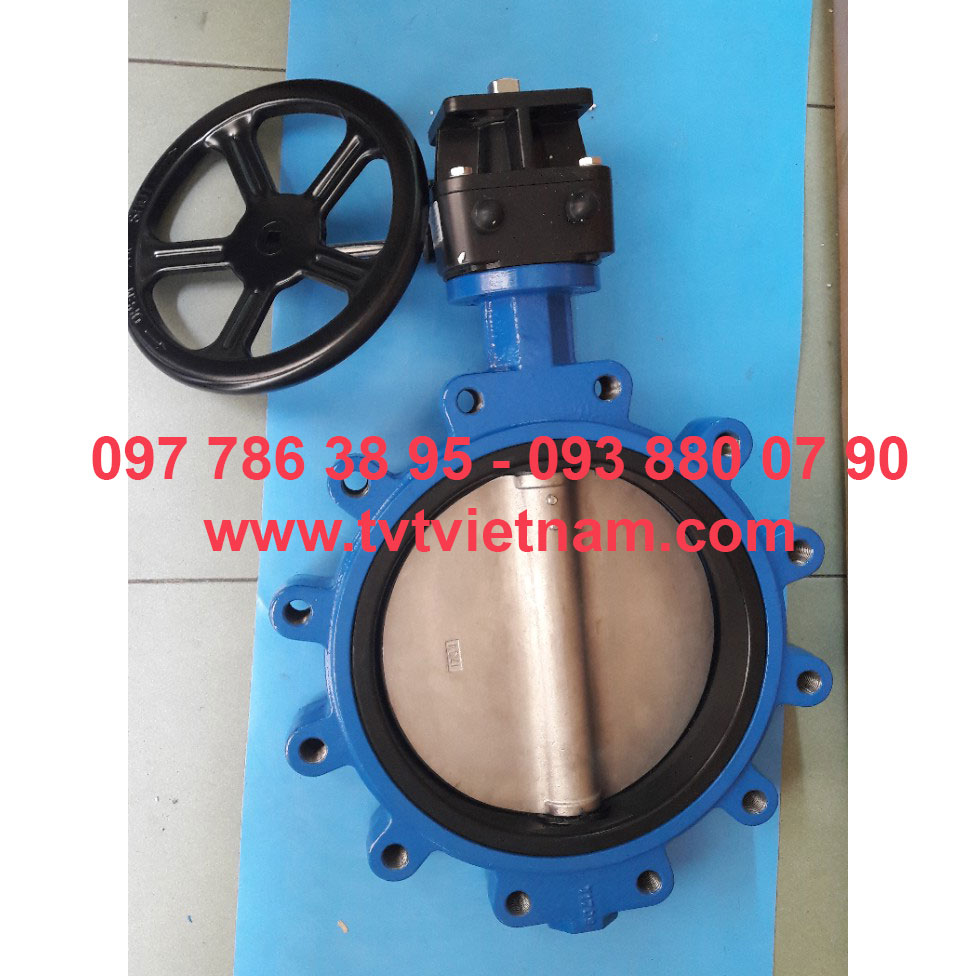

Van bướm kiểu lug

Van bướm kiểu flange:

- Thân van được thiết kế 2 mặt bích ở cả 2 bên thân van.

- Van được sử dụng phổ biến cho các kích thước lớn.

- Khuyết điểm van bướm dạng flange là các lỗ bu lông có thể không song song nhau nên lắp đặt khó khăn.

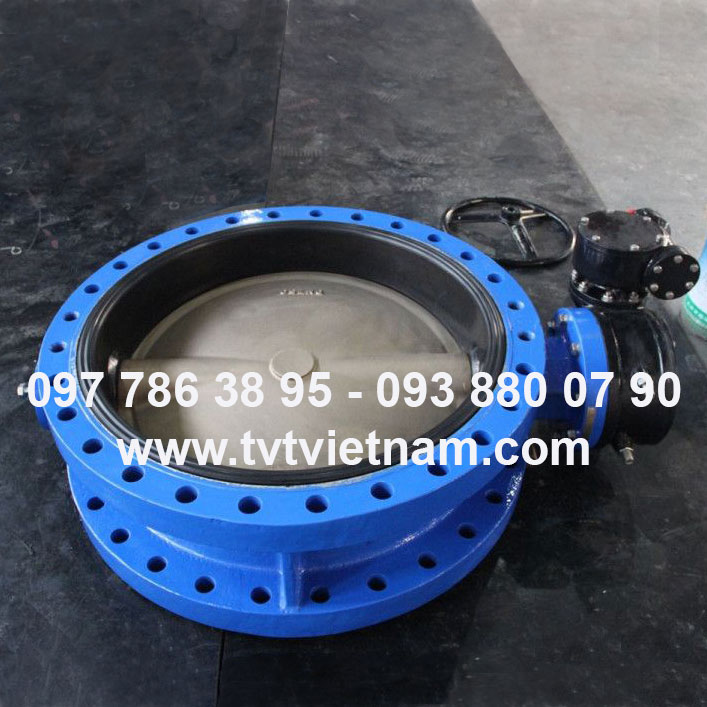

Van bướm kiểu flange

2. Phân loại theo điều khiển

Van bướm tay gạt (Butterfly valve with lever)

- Van bướm được điều khiển đóng/ mở thông qua một tay gạt gạt qua lại 1 góc 90oC.

Van bướm tay gạt

Van bướm tay quay (Butterfly valve with gearbox)

Đối với những đường ống lớn nếu dùng van bướm tay gạt sẽ cần lực rất lớn để đóng/ mở van gây khó khăn cho người sử dụng. Vì vậy nhà sản xuất thay tay gạt van bướm bằng một hộp số trợ lực có vô lăng để đóng mở những van bướm lớn, được gọi là van bướm tay quay. Khi quay vô lăng van bướm sẽ được đóng/ mở thông qua bánh răng hộp số được kết nối với bánh răng của trục van.

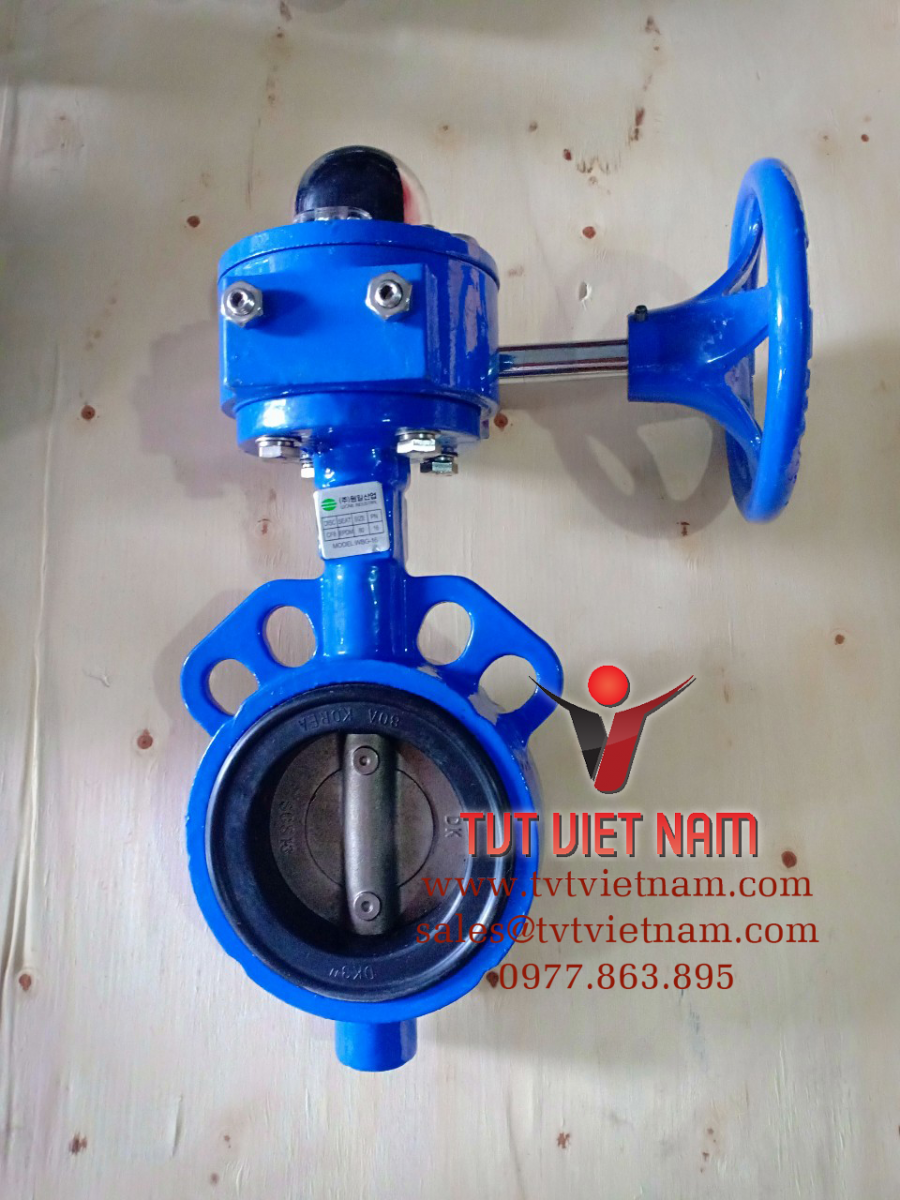

Van bướm tay quay

Van bướm điều khiển điện

Van bướm điều khiển điện là loại van được kết hợp giữa van bướm và động cơ điện. Van bướm được điều khiển đóng mở khi có điện áp ( 24VDC, 110VAC, 220VAC, 1 phase, 50-60HZ hoặc 380VAC, 3 Phase, 50-60HZ) cấp vào động cơ.

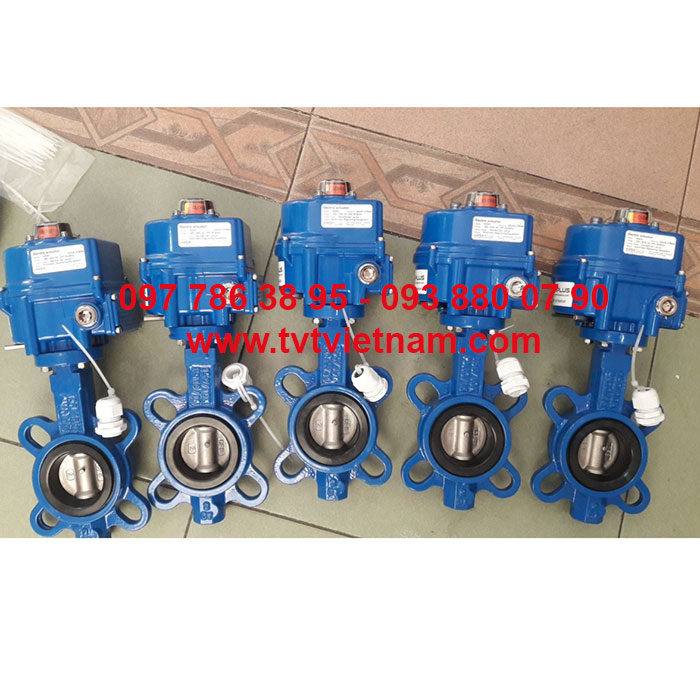

Van bướm điều khiển điện

Van bướm điều khiển khí nén

Van bướm điều khiển khí nén là van bướm được đóng/ mở thông qua bộ khí nén được lắp đặt thay cho tay gạt hay tay quay của van bướm. Khi cung cấp khí nén vào bộ khí nén thì hệ thống bánh răng bên trong bộ khí nén sẽ chuyển động làm xoay truc của van bướm để đóng/ mở van.

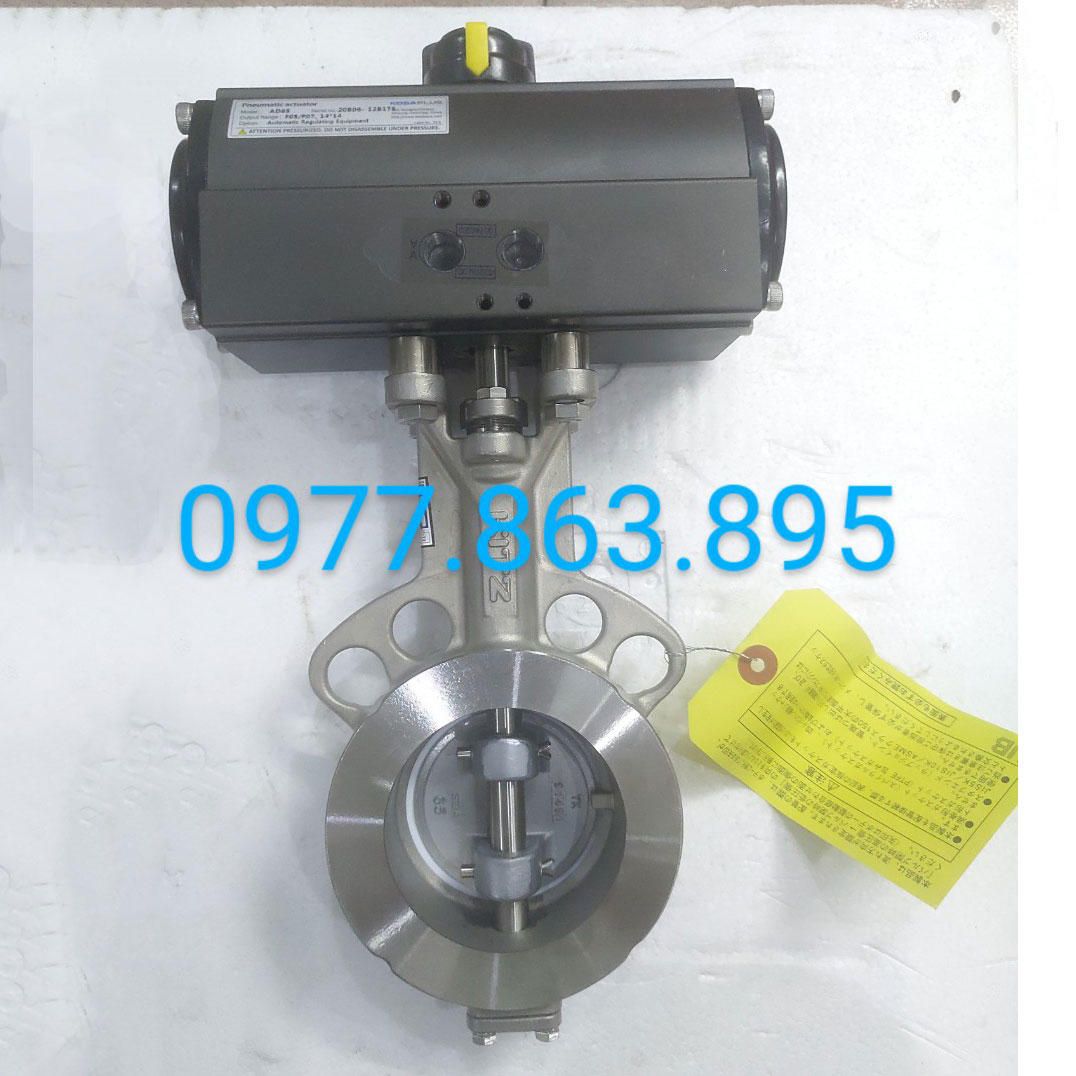

Van bướm điều khiển bằng khí nén

3. Phân loại theo vật liệu thân van

- Thân van bằng gang

- Thân van bằng inox

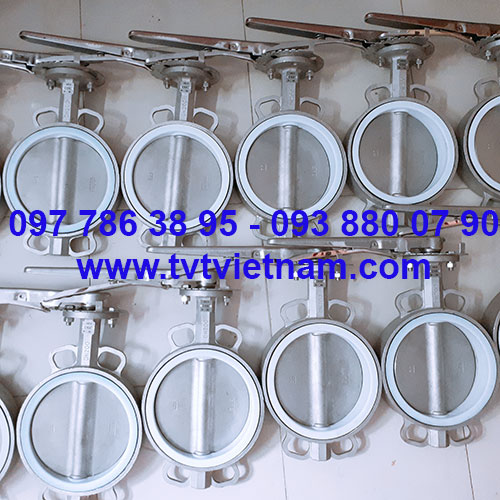

Van bướm inox

- Thân van bằng thép

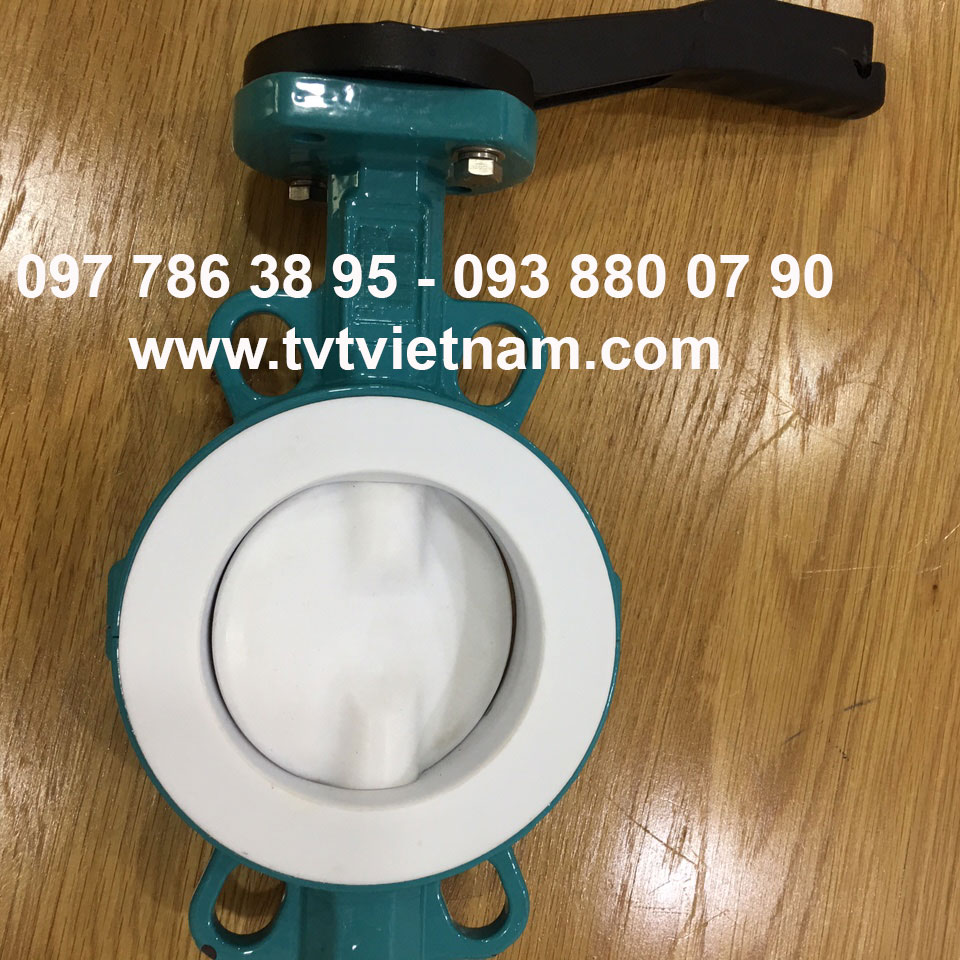

Van bướm thép

- Thân van bằng nhôm

- Thân van bằng nhựa

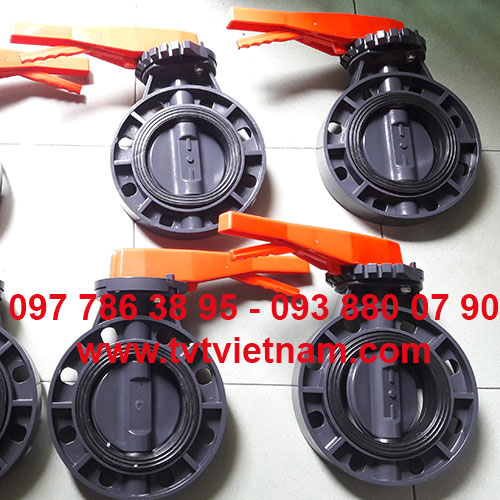

Van bướm nhựa
