Chi tiết sản phẩm

VAN BƯỚM TAY GẠT HIỆU WONIL/ HÀN QUỐC

Lượt xem:

1409

Mô tả:

Trong hệ thống đường ống Van bưm tay gạt là một thiết bị được dùng để đóng mở lưu chất, van bưm tay gạt Hàn Quc hiu Wonil là một dạng van bướm được điều khiển đóng mở bằng cách gạt tay của van để đóng mở.

 ⇒ Tay gạt của van được tạo hình bằng thép sơn tĩnh điện .

⇒ Thân van được chế tạo bằng vật liệu là gang GC200.

⇒ Đĩa van được làm bằng vật liệu inox 304 (SCS13 hoặc CF8).

⇒ Gioăng làm kín bằng cao su EPDM.

⇒ Trục van được làm bằng inox 420.

Thông số kỹ thuật của van bướm tay gạt

yes Áp lực làm việc của van là 16 bar,.

yes Áp lực test là 21.5 bar

yes Nhiệt độ hoạt động của van trong giới hạng từ 5⁰C đến 110⁰C

yes Kết nối: nối bích theo tiêu chuẩn JIS/DIN/ANSI/BS.

yesVan được dùng cho lưu chất là nước, hơi khí nén, xi măng......

yes Kích thước của van: van có kích thước từ size DN40 đến size DN1000.







  • Thông tin sản phẩm
  • Catalogue
  • Bình luận
  • Video sản phẩm

Công ty TNHH Thương Mại TVT Việt Nam là nhà phân phối Van bướm tay gạt Wonil/ Hàn Quốc, chúng tôi xin giới thiệu với các bạn về cấu tạo, thông số kỹ thuật, nguyên lý hoạt động, các lưu ý khi lắp đặt, vận hành, Khả năng phân phối sản phẩm và đánh giá sơ bộ về giá thành van bướm tay quay Hàn Quốc nhãn hiệu Wonil trong bài viết này.

Đầu tiên chúng ta cần trả lời được những câu hỏi cơ bản sau:

1. Van bưm là gì?

Van bướm là một thiết bị vật tư được lắp đặt trên đường ống có tác dụng đóng ngắt, điều tiết dòng chảy lưu chất trong đường ống dẫn, Van bướm có 2 loại chính là van bướm tay quay và van bướm tay gạt , ngoài ra chúng ta còn phân loại van bướm theo kiểu van như: van bướm Wafer, van bướm Flange...

2. Cu to van bưm tay gạt Hàn Quc thương hiu Wonil như thế nào?

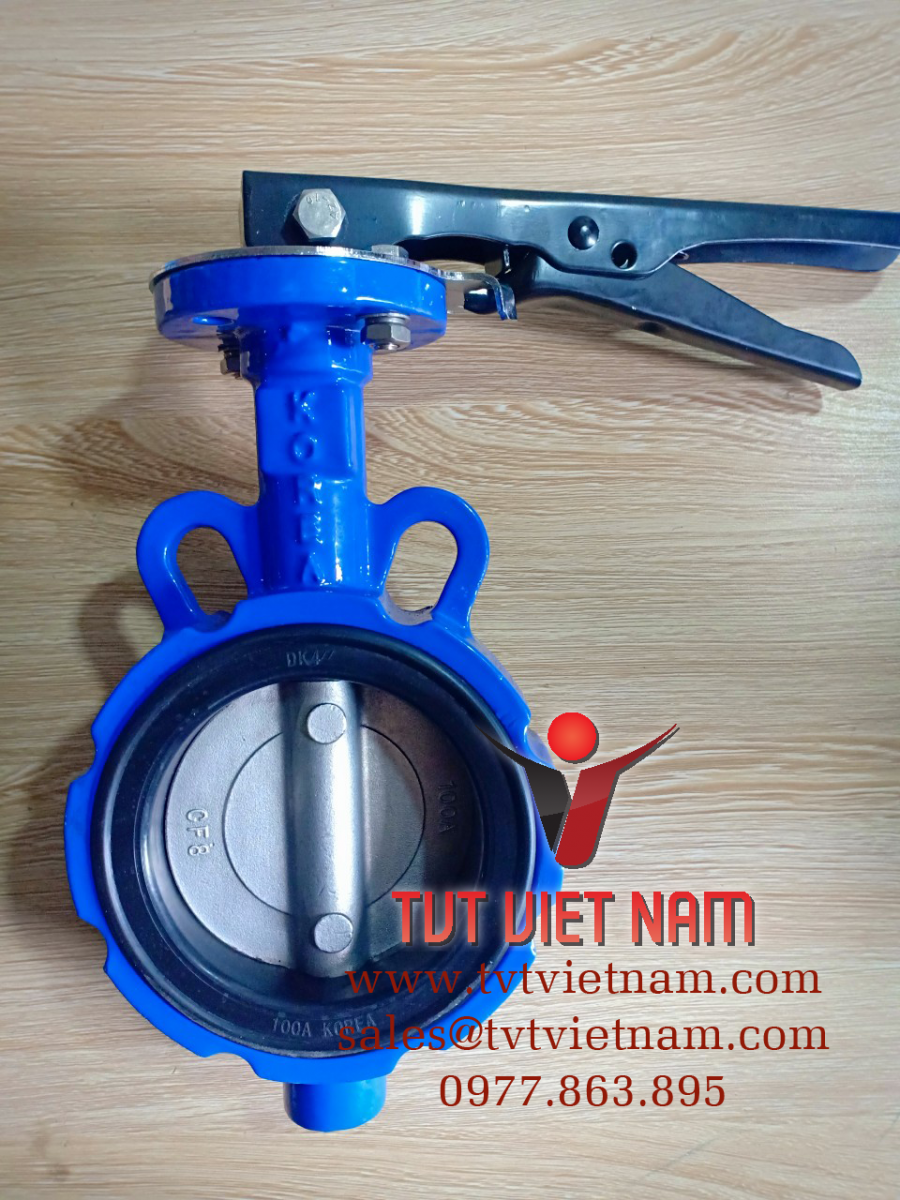

Nhìn vào hình ảnh bên dưới chúng ta có thể phân tích cấu tạo của van như sau:

- Van bướm tay gạt Wonil là dạng van Wafer, tên gọi ngắn gọn là van bướm tay gạt kiểu Wafer

- Phần tay gạt (hand lever): được làm bằng thép, sau khi tạo hình được sơn tĩnh điện

- Thân van bướm được chế tạo từ vật liệu gang có mác GC200, Trên thân có đúc tên, logo nhà sản xuất, mác vật liệu, khuôn tiêu chuẩn... trên thân van có các quai định vị khi lắp đặt van bướm lên đường ống. Quai van được làm rộng để phù hợp vớ các tiêu chuẩn khác nhau của mặt bích.

- Trục van: được làm bằng vật liệu inox SS420, trục được kết nối với đầu quay và đĩa van, được àm kín với thân van bằng các sin, phốt ( chi tiết xem catalogue).

- Đĩa van: được làm bằng inox 304 (CF8 hoặc SCS13), trên dĩa van có ghi kích thước của van.

- Gioăng làm kín: được đúc bằng cao su EPDM, trên ron có gờ để tăng độ kín khi tiếp xúc mặt bích, ron mềm, dẻo chịu mài mòn tốt.

3. Thông s k thut ca van bưm tay gạt hiu Wonil

Với cấu tạo như trên nên van bướm tay gạt Hàn Quốc có các thông số kỹ thuật như sau:

- Áp lực hoạt động hay còn gọi là áp lực làm việc của van bướm Wonil là 16 bar hoặc 16kgf/cm2

- Áp lực test hay còn gọi là áp lực thử nghiệp của van bướm Wonil là 21.5 bar, áp lực này được nhà sản xuất test ngẫu nhiên van bất kỳ trong mỗi lô van được sản xuất.

- Nhiệt độ là việc của van là 5⁰C đến 110⁰C là do cấu tạo vật liệu của Gioăng là cao su EPDM.

- Kết nối van bướm với hệ thống đường ống bằng ép 2 mặt bích 2 bên, van bướm gang tay gạt được thiết kế đa chuẩn kết nối nên phù hợp với hầu hết các tiêu chuẩn của mặt bích.

4. Phân loại van bướm tay gạt.

4.1 Dựa theo cấu tạo của thân van bướm chúng ta có các loại van bướm tay gạt như sau:

- Van bướm tay gạt kiểu Wafer

- Van bướm tay gạt dạng mặt bích (van bướm tay gạt BB hay van bướm tay gạt kiểu Flange)-

Van bướm tay gạt dạng Flug……..v..v…..

4.2 Dựa theo vật liệu của van bướm mà ta có thể phân loại theo:

- Van bướm tay gạt inox

-Van bướm tay gạt gang

-Van bướm tay gạt nhựa

-Van bướm tay gạt nhôm

4.3 Thương hiệu – xuất xứ của một số loại van bướm phổ biến hiện nay

- Van bướm DHC/Korea

- Van bướm Wonil/Korea

- Van bướm Samwoo/Korea

- Van bướm Tomoe/Japan

- Van bướm Toyo/Japan

5. Hướng dẫn lắp đặt van bướm tay gạt.

Van bướm chỉ được lắp đặt khi đảm bảo các yếu tố sau

- Mặt bích phải được hàn lên đường ống trước khi lắp van bướm

- 2 mặt bích phải được hàn song song và 2 đầu ống phải thẳng hàng

- Đường ống phải được vệ sinh các tạp chất và gỉ sét, mặt bích phải nhẵn không gỉ sét.

- Bulong phải được siết đối xứng và đều nhau

- Không kê kè vào đĩa van và gioăng trong quá trình lắp đặt

- Không hàn gần van bướm khi đã lắp lên đường ống vì nhiệt độ trong quá trình hàn sinh ra sẽ gây lão hóa và hư hỏng van

6. Mua van bướm tay gạt Wonil chính hãng ở đâu?

Công ty TNHH Thương Mại TVT Việt Nam là nhà phân phối van bướm Wonil chính hãng tại thị trường Việt Nam.

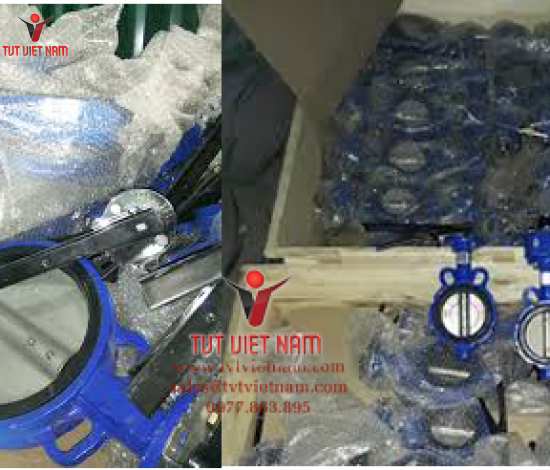

Van bướm Wonil luôn có sẵn trong kho chúng tôi với số lượng lớn, đa dạng về kích thước nên đáp ứng được hầu hết các nhu cầu lắp đặt với thời gian cung ứng nhanh nhất

Chúng tôi luôn báo giá van bướm tay gạt Wonil nhanh chóng, giá cả phải chăng khi chất lượng van tương đương với hàng có xuất xứ từ Châu Âu cũng như từ các khu vực khác trên thế giới

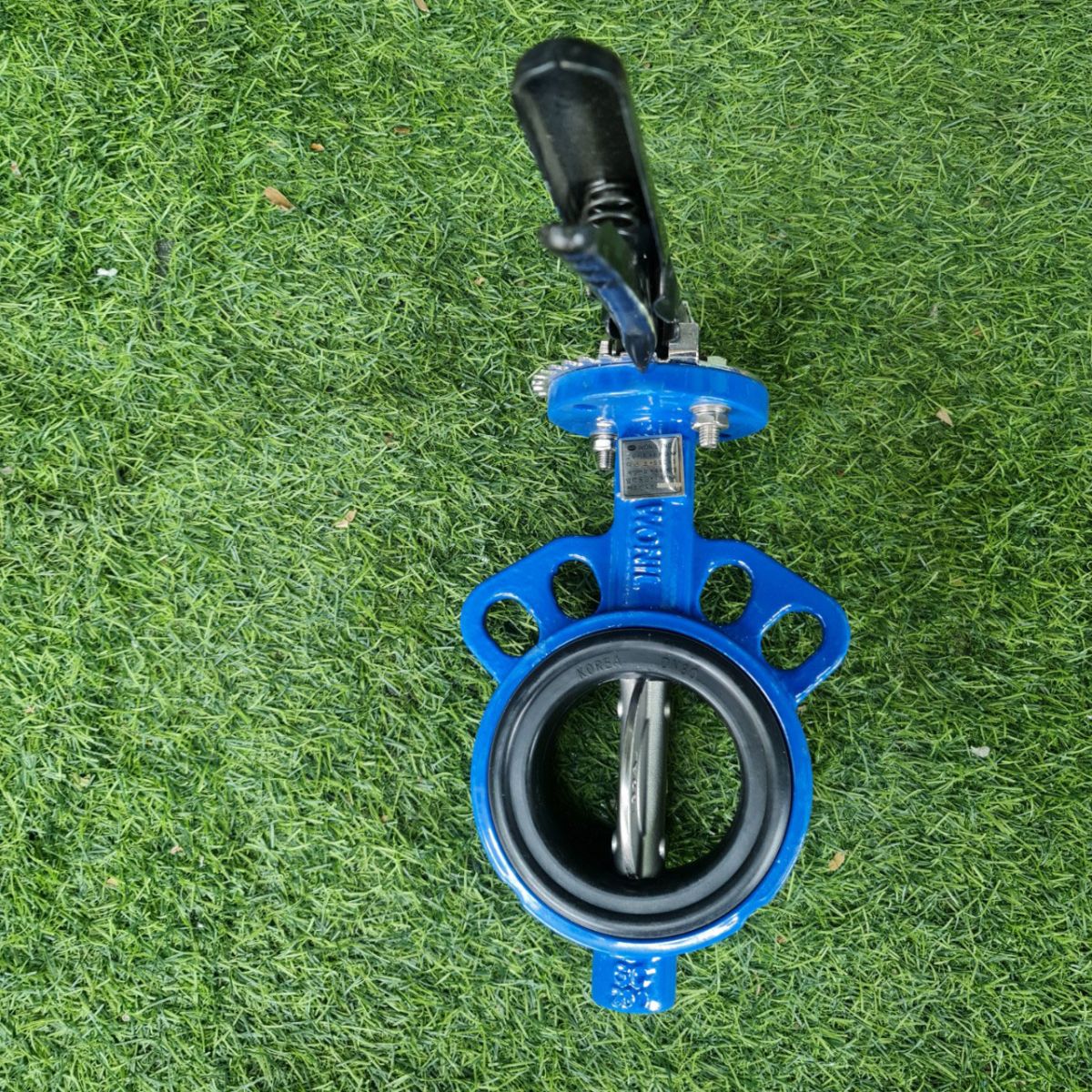

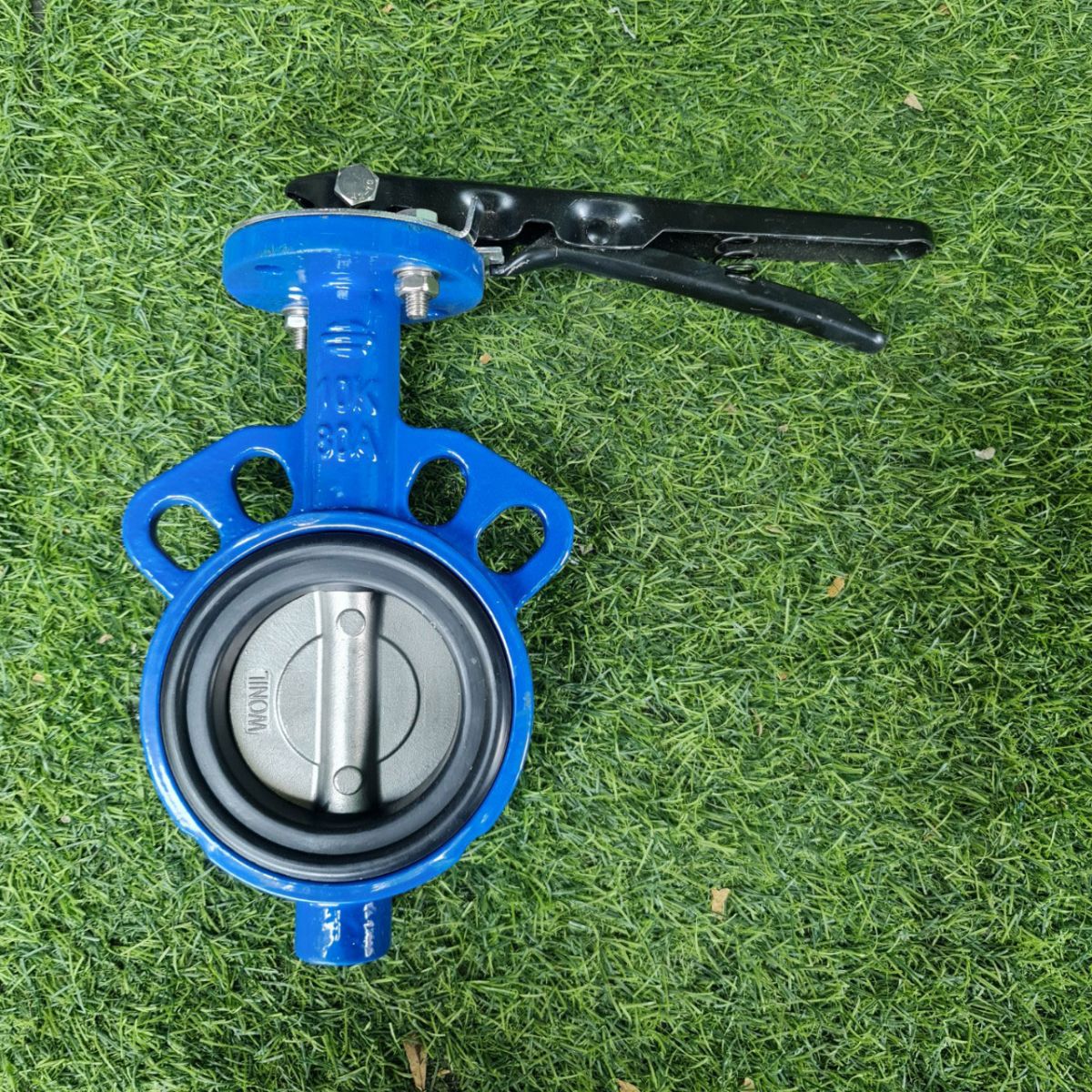

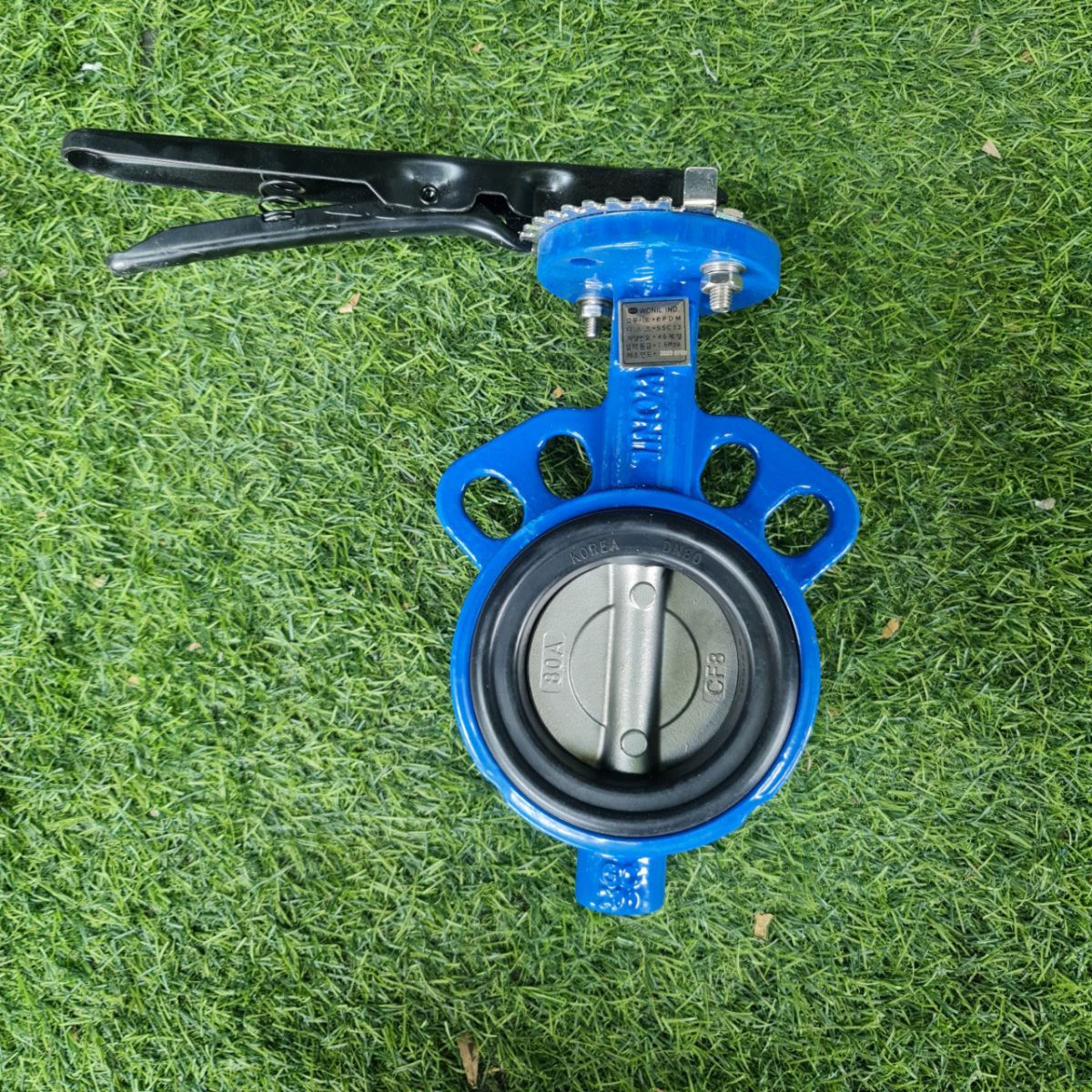

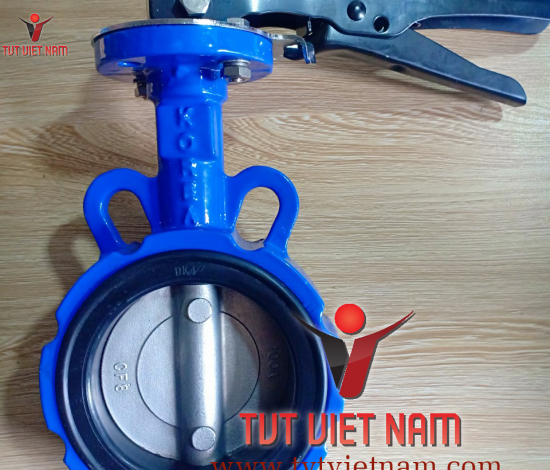

Hình ảnh van bướm tay gạt Wonil/ Hàn Quốc
