VAN BƯỚM LÀ GÌ?

681 Lượt xem

1. CẤU TẠO CỦA VAN BƯỚM :

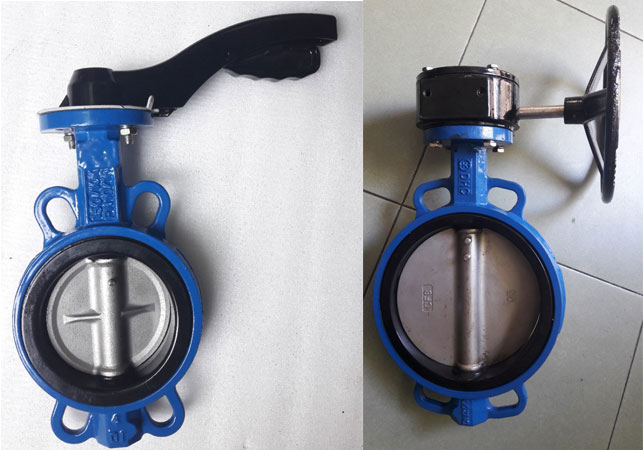

Nhìn vào hình ảnh minh họa từ trên xuống, van bướm cấu tạo gồm các phần chính như sau :

1.1 Bộ phận dùng để đóng mở : tay gạt, vô lăng xoay

1.2 Thân van : Thân van bướm tương tự như vòng kim loại ( gang, inox, thép, nhôm) hoặc nhựa được đúc nguyên khối, trên thân có các lỗ định vị để bắt vào mặt bích được bắt sẵn trên đường ống bằng bulong và đai ốc

1.3 Đĩa van bướm ( cánh bướm) : có hình tròn, được làm bằng kim loại (gang, gang dẻo, inox) hoặc nhựa, Đĩa van có nhiệm vụ điều tiết hoặc đóng mở dòng chảy

1.4 Bộ phận làm kín ( seat ring): Được làm bằng cao su ( EPDM, NBR), Viton, Teflon

1.5 Trục van: có hình tròn, đầu nối với bộ phận đống mở có thể được tiện vuông, dẹt hoặc để tròn.

2. NGUYÊN LÝ HOẠT ĐỘNG

Van bướm được đóng mở hoặc điều chỉnh góc độ mở bằng cách tác động lên bộ phận dùng để đóng mở (tay gạt, vô lăng)

3. ỨNG DỤNG:

Van bướm có thể được sử dụng cho một loạt các ứng dụng trong việc cung cấp nước, xử lý nước thải, phòng cháy chữa cháy và cung cấp khí, trong ngành công nghiệp hóa chất và dầu, trong các hệ thống xử lý nhiên liệu, phát điện v.v... Một số lợi thế cho loại van này là cấu tạo đơn giản không chiếm quá nhiều không gian, và trọng lượng nhẹ, chi phí thấp.

3. LẮP ĐẶT VAN BƯỚM :

Đặt van bướm ở vị trí mở ¼ trước khi lắp đặt để tránh làm biến dạng miếng đệm(sleeve) do xiết quá chặt, làm kẹt và rò rỉ.
- Đường kính của 2 đường ống lắp Van Bướm phải bằng nhau để đảm bảo không gian hoạt động cho đĩa van.
- Cần phải có một khoảng cách mặt bích vừa đủ để lắp van để không làm hư hại miếng đệm(sleeve)
- Xiết chặt các ốc, vít từ từ theo mặt phẳng
- Không sử dụng miếng đệm (gasket)giữa  mặt bích và van
- Kích thước mặt bích phải đồng nhất kích thước van
- Không được hàn mặt bích gần Van Bướm đã được lắp đặt.
- Đối với van bướm đường kính lớn, khi lắp đặt thì ưu tiên lắp van với trục ti nằm ở vị trí ngang

5. BẢO TRÌ VAN BƯỚM:

  • Trong quá trình vận hành và sử dung, bụi hay các vật chất khác bám vào gây khó khăn cho việc vận hành, do đó phải bảo trì theo kế hoạch đã được lập ra ( tốt nhất là từ 3 đến 6 tháng)
  •  Giữ sạch và bôi trơn phần cần van lộ ra ngoài một số loại van yêu cầu cần phải bôi trơn cả phía trong
  •  Đối với các van vận hành thường xuyên thì sau khoảng thời gian từ 2-3 năm sử dụng nên tháo van ra để kiểm tra xem tình trạng của các bộ phận bên trong van như: đĩa van, tấm đệm có đảm bảo độ kín khít làm việc hay không , nếu không còn đảm bảo thì ta nên có phương án thay thế ngay để tránh các hậu quả sau này khi sử dụng .
