VAN BƯỚM NHÔM TOYO DN80 ĐIỀU KHIỂN ĐIỆN TUYẾN TÍNH KOSAPLUS KE006 24VDC, 4-20mA

Lượt xem:

148

Mô tả:

VAN BƯỚM NHÔM DN80 ĐIỀU KHIỂN ĐIỆN TUYẾN TÍNH KE006,24VDC, 4-20mA

* VAN BƯỚM:

Nhãn hiệu TOYO- Nhật Bản

Vật liệu: thân nhôm, cổ inox, đĩa inox SCS13, gioăng cao su EPDM, trục inox 304

Áp lực: 10 bar

Nhiệt độ: max 110ºC

Kết nối: nối bích Wafer JIS10K/JIS5K

Kích thước: DN80 (3")

* ĐỘNG CƠ

Nhãn hiệu: KOSAPLUS- Hàn Quốc

Model: KE006

Điện áp: 24VDC

Kiều điều khiển: tuyến tính 4-20mA

IP: 67

Vật liệu: vỏ hợp kim nhôm, motor dây đồng

Kết nối van: iso5211

Thông tin sản phẩm
Catalogue
Bình luận
Video sản phẩm

Van bướm điều khiển nói chúng, van bướm điều khiển điện nói riêng là 1 thiết bị được ứng dụng rất phổ biến trong các hệ thống cấp nước, xử lý nước, hệ thống PCCC, hệ thống lạnh

Van bướm điều khiển điện tuyến tính bằng tín hiệu analog 4-20mA là loại van được điều khiển theo vô cấp và đóng mở theo góc tùy thuộc vào giá trị tín hiệu analogue mà van nhận được, ví dụ như khi động cơ nhận được tín hiệu là 4mA có nghĩa là van sẽ được điều khiển đóng hoàn toàn, khi tín hiệu là 12mA thì góc đóng mở của van là 50%, và khi tín hiệu là 20mA thì van được mở hoàn toàn

Trong bài viết này chúng tôi giới thiệu đến các bạn là van bướm nhôm DN80 gắn động cơ điện tuyến tính KE006

Giới thiệu về van bướm nhôm DN80 gắn động cơ điện tuyến tính KE006:

Van bướm size DN80 được sản xuất bởi hãng TOYO của Nhật Bản, van có thông số kỹ thuật là áp lực 10 bar, nhiệt độ lưu chất đi qua van tối đa là 110ºC, Van được cấu tạo bởi thân nhôm ADC12, cổ van và trục van làm bằng inox 304, đĩa van là inox SCS13, van có gioăng làm kín là cao su EPDM, Van bướm kiểu Wafer kết nối mặt bích JIS10k/JIS5k

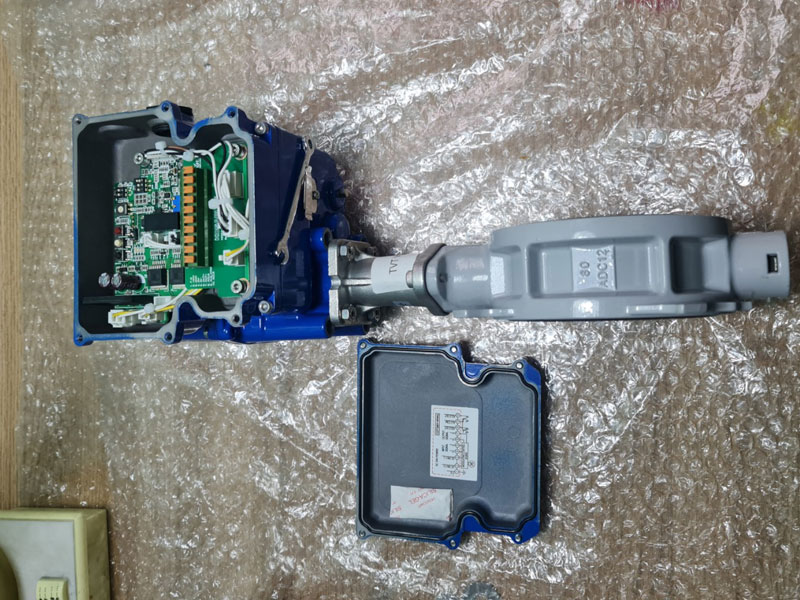

Động cơ điện là model KE006 được sản xuất bởi hãng KOSAPLUS của Hàn Quốc, động cơ điện là loại điều khiển tuyến tính bằng tín hiệu analogue 4-20mA, động cơ điện KE006 có nguồn cấp là 24VDC, động cơ điện KE006 có vỏ là hợp kim nhôm, động cơ được thiết kế theo tiêu chuẩn IP67, chống tia nước hiệu quả. động cơ dễ dàng đấu nối nguồn điện và tín hiệu điều khiển bằng domino trên bo mạch, ngoài ra động cơ còn có tiếp điểm khô ( tiếp điểm không điện) để điều khiển các thiết bị khác hoặc dùng để đưa về PLC. Trên mạch điện tuyến tính có các nút nhấn đóng van, mở van và nút auto reset để set điểm Zero và Span

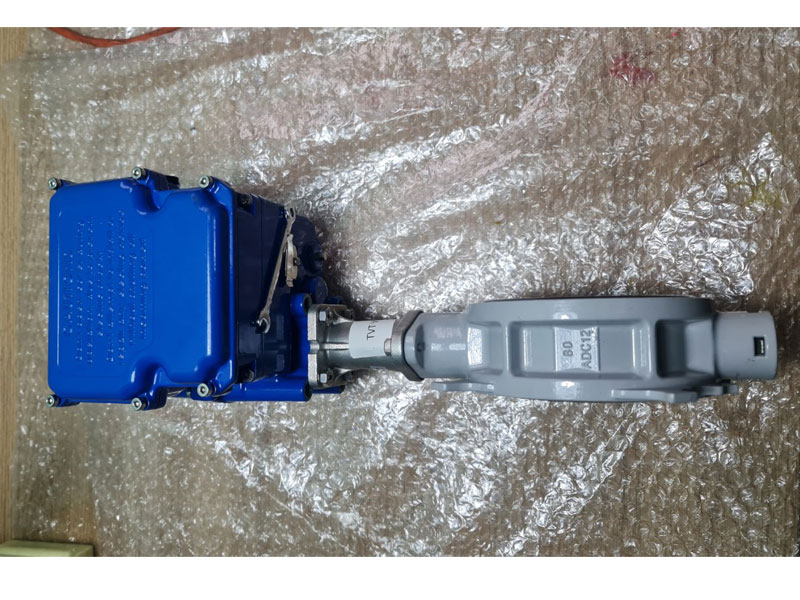

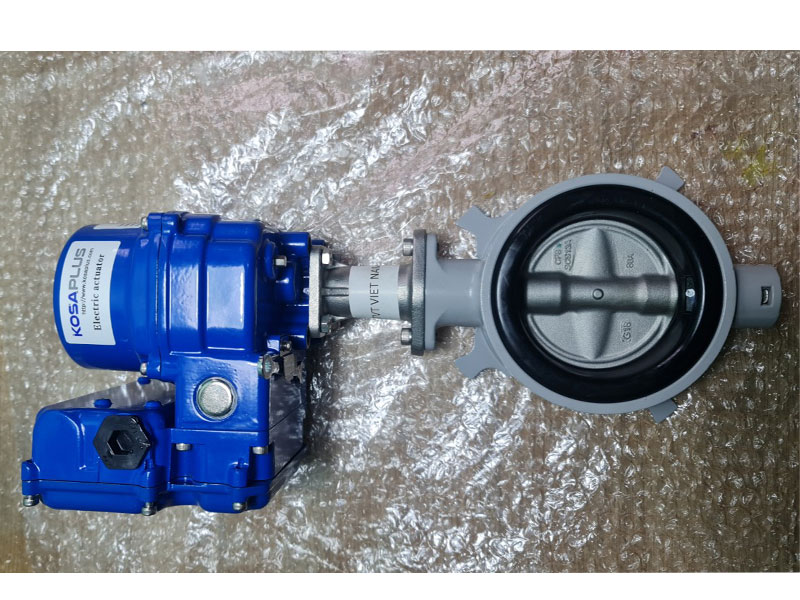

Một số hình ảnh thực tế van bướm nhôm DN80 điều khiển tuyến tính KE006, 24VDC, 4- 20mA
