VAN ĐIỆN TỪ HƠI NÓNG US-25 HÃNG UNID- ĐÀI LOAN

Lượt xem:

211

Mô tả:

VAN ĐIỆN TỪ HƠI NÓNG CHÍNH HÃNG UNI-D ĐÀI LOAN

Model: US-25

Hãng sản xuất: UNI-D

Xuất xứ: Đài Loan

Vật liệu: thân đồng

Cuộn coil: điện áp 220VAC, dây đồng

Áp lực: 0,5 - 15 bar

Nhiệt độ: 0 - 180 ºC

Kích thước (size van) DN25

Kết nối: nối ren



  • Thông tin sản phẩm
  • Catalogue
  • Bình luận
  • Video sản phẩm

Phụ lục:

1. Giới thiệu hãng Uni-D

2. Giới thiệu van điện từ hơi nóng model US hãng Uni-D

3. Cấu tạo van điện từ hơi nóng US

4. Nguyên lý hoạt động van điện từ US

5. Thông số kỹ thuật van điện từ hơi nóng US

6. Ứng dụng van điện từ hơi nóng model US

7. Ưu nhược điểm van điện từ US

8. Thông tin liên hệ và địa chỉ mua van điện từ hơi nóng US

Bài viết dưới đây chúng tôi xin giới thiệu về van điện từ hơi nóng US hãng Unid

1. Giới thiệu sơ lược về hãng sản xuất Uni-D

  Hãng sản xuất van điện và van điện từ Unid được thành lập năm 1988 tại Đài Bắc Đài Loan. Unid là hãng chuyên sản xuất các loại van điện từ 2 cửa 2 vị trí và động cơ điện điều khiển van model UM

  Van điện từ nhãn hiệu Unid không chỉ biết đến tại Đài Loan mà nhãn hiệu Unid đã vươn ra tầm thế giới. Sản phẩm có thể cạnh tranh với các thương hiệu của các nước công nghiệp như Mỹ, Nhật, Châu Âu...không chỉ về thị phần mà về cả chất lượng và giá thành.

2. Giới thiệu van điện từ hơi nóng model US hãng Uni-D

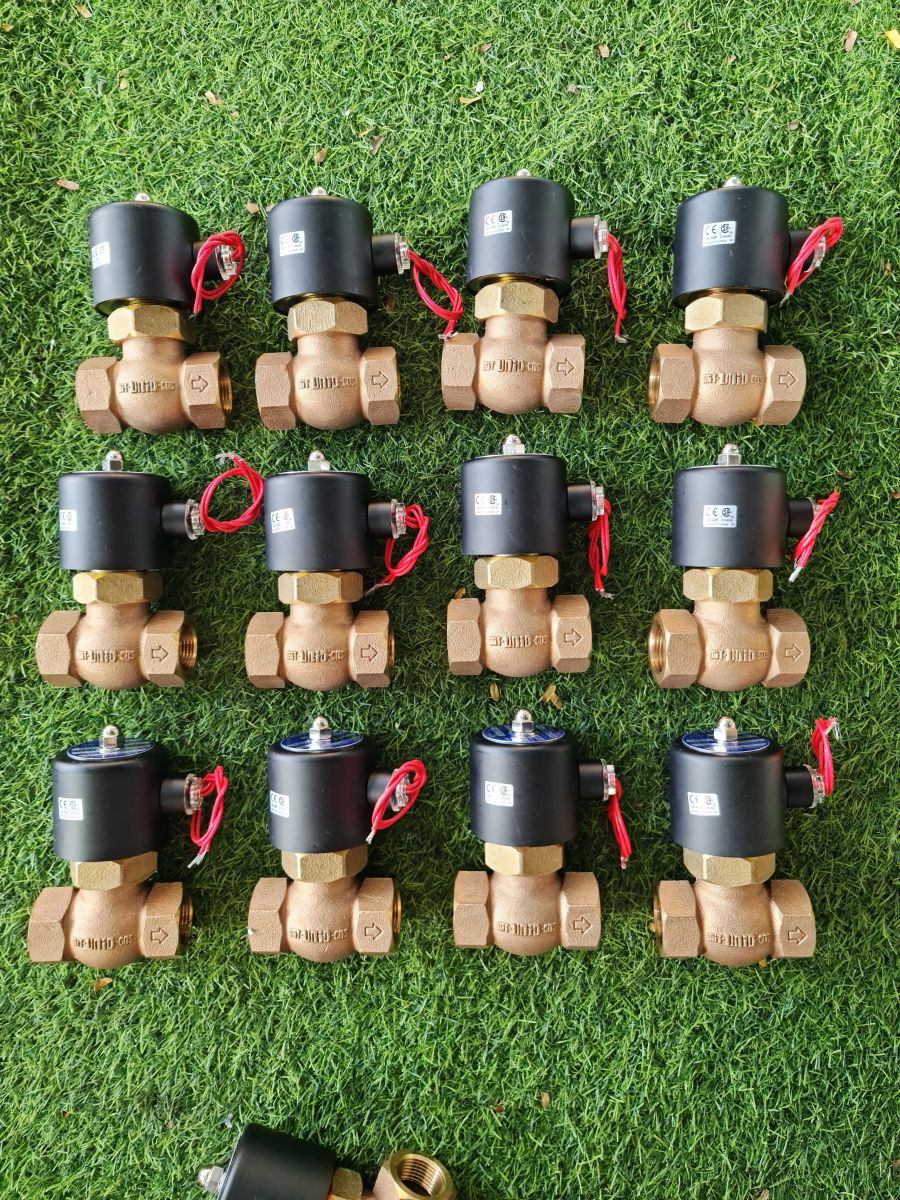

Hình ảnh thực tế van US-25 tại kho TVT Việt Nam



Khi lựa chọn van điện từ dùng cho hệ thống hơi nóng, nước nóng thì model US luôn là lựa chọn hàng đầu mang đến sự tối ưu về chất lượng và chi phí đầu tư

 Van điện từ model Us được sử dụng rộng rãi cho các hệ thống hơi, chất lượng đã được kiểm định tại thị trường việt nam 30 năm qua.

 Vậy van điện từ hơi nóng model US có cấu tạo như thế nào? chúng ta cùng tiếp tục phân tích để hiểu rõ hơn

3. Cấu tạo van điện từ hơi nóng model US

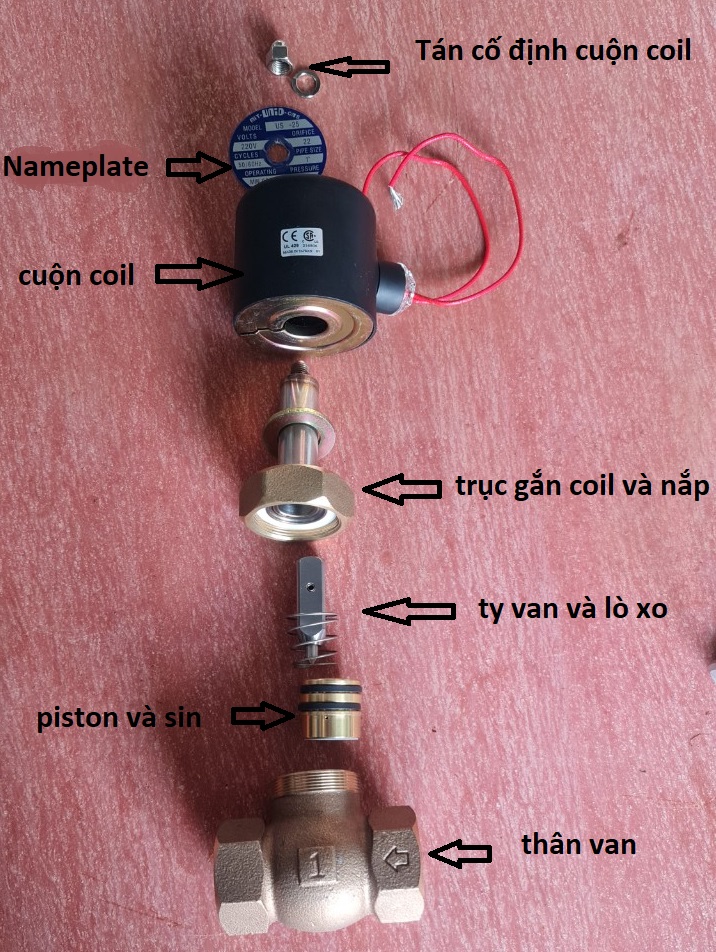

Chúng ta cùng phân tích ảnh dưới đây

Khi quan sát hình ảnh này chúng ta có thể nhận thấy cấu tạo của van điện từ US-25 gồm các bộ phận sau:

- Thân van: có kiểu dáng hình cầu, thân van được đúc bằng đồng , trên thân có đóng size van và hướng chảy của lưu chất, ren kết nối với ống là chuẩn ren BSPT, dạng ren trong.

- Piston: piston van làm bằng đồng, đệm làm kín với thân là Teflon, bạc làm kín bằng PPL, trên piston có các lỗ dẫn khí.

- Ty van và lò xo: ty van và lò xo được làm bằng inox 304, phía trong là ty bằng hợp kim, ty này được hút chuyển động lên trên khi có lực điện từ do cuộn coil sinh ra

- Nắp van và trục gắn cuộn dây: nắp van làm bằng đồng, làm kín với thân van là lớp đệm teflon, trục gắn coil được làm bằng vật liệu là inox 304, trên trục có tiện ren để gắn bulong cố định cuộn coil.

- Cuộn dây( cuộn coil): cuộn coil được quấn bằng dây đồng nguyên chất được quấn trên khuôn nhựa ABS, giảm sinh nhiệt và tăng hiệu suất làm việc, vỏ được làm bằng thép sơn tĩnh điện,

- Nameplate: trên nameplate sẽ ghi các thông tin về NSX, điện áp, model, Áp lực...

- Tán cố định và long đền làm bằng inox 304

 Sau khi đã nắm rõ cấu tạo của van điện từ US chúng ta cùng phân tích nguyên lý hoạt động của van ở phần tiếp theo sau đây.

 4. Nguyên lý hoạt động của van điện từ hơi nóng US

 Như tên gọi là van điện từ nên van điện từ US cũng hoạt động theo nguyên lý của các dạng van điện từ khác đó là hoạt động dựa trên lực điện từ và độ chênh áp giữa đầu vào và đầu ra của van.

 Van điện từ hơi nóng US là van dạng 2 cửa 2 vị trí, gọi ngắn gọn lại là van 2/2. Vì sao gọi là van 2 cửa đó là do van chỉ có 1 ngõ vào và 1 ngõ ra. Còn 2 vị trí là do van chỉ ở 2 trạng thái là đóng và mở.

  Xác định van điện từ hơi US là kiểu van gì rất qua trọng để chúng ta có thể phân tích nguyên lý hoạt động của van. Vậy van điện từ US là van kiểu gì? câu trả lời đó là kiểu van thường đóng. Van điện từ thường đóng có nghĩa là khi cuộn dây chưa được cấp điện thì van luôn luôn ở trạng thái đóng, ngăn không cho lưu chất đi qua van. Khi ta cấp điện áp cho cuộn dây thì cuộn dây sẽ sinh ra lực điện từ, dưới lực hút điện từ sẽ hút ty van chuyển động đi lên, việc chênh lệch áp suất giữa đầu vào và đầu ra của van lưu chất sẽ đi qua lỗ dẫn trên piston và áp lực sẽ đẩy piston chuyển động lên trên mở cho lưu chất đi qua thân van, lúc này van ở trạng thái mở. Khi chúng ta không cấp điện áp cho cuộn coil( ngắt điện cuộn coil) thì lực điện từ sẽ bị mất đi, dưới tác động của lực hấp dẫn ty van sẽ chuyển động đi xuống, đầu ty van là hình chóp sẽ chắn kín lỗ dẫn lưu trên piston làm cho độ chênh áp giữa đầu vào và ra sẽ tăng lên nén piston xuống làm kín van không cho lưu chất đi qua thân van khi này van sẽ ở trạng thái đóng.

 Như vậy chúng ta đã nắm rõ nguyên lý hoạt động cửa van, bây giờ chúng ta cùng phân tích các thông số kỹ thuật của van

5. Thông số kỹ thuật van điện từ hơi US

- Áp lực: áp lực là áp suất làm việc của van cho ta biết mức áp lực min và mức max mà van có thể hoạt động được: 0,5 ~ 16 bar

- Nhiệt độ: 0 đến 180ºC.

- Kết nối với đường ống dẫn là nối ren

- Lưu chất sử dụng là nước, dầu, khí, hơi nóng, nước nóng

6. Ứng dụng của van điện từ hơi US

  Van điện từ hơi US được dùng trong hệ thống tự động hoặc bán tự động ứng dụng trong các hệ thống hơi, nước nóng, khí...

7. Ưu và nhược điểm của van điện từ hơi US

7.1 Ưu điểm:

- Giá thành rẻ hơn so với van điều khiển bằng động cơ điện.

- Dễ bảo trì, thay thế.

- Hoạt động đóng mở nhanh.

-....

7.2 Nhược điểm

- Tuổi thọ của van không cao so với van điều khiển bằng động cơ điện.

- Lưu chất phải sach để không gây hiện tượng xì van( van không kín do bị cặn là chênh piston)

- Thời gian hoạt động liên tục không quá 20h ( van không thể ở trạng thái mở quá 20h), thời gian nghỉ để làm nguộn cuộn coil lâu

- Lưu chất qua van có lưu lượng nhỏ hơn lưu lượng ống dẫn

 Tuy có nhiều nhược điểm nhưng van điện từ hơi US được ứng dụng rộng rãi do đáp ứng được các yêu cầu về thời gian cũng như cách vận hành của van.

8. Ngoài van điện từ hơi US công ty TVT VIỆT NAM còn phân phối các model khác như UW, USF, UWF, SUW, SUS... của hãng Uni-d

 Hiện này có nhiều van để model Us cũng để hãng là Unid nhưng có xuất xứ từ Trung Quốc, có giá thành rẻ. Để phân biệt van Uni-D chính hãng từ Đài Loan và van Unid từ Trung Quốc hãy liên hệ với chúng tôi để chúng tôi có cơ hội giúp các bạn.
