Chi tiết sản phẩm

Van xiên khí nén hay còn gọi là van góc khí nén hiệu KST

Lượt xem:

201

Mô tả:

Van xiên điều khiển khí nén hay còn gọi Y xiên khí nén hoặc van góc khí nén

Nhãn hiệu: KST- Hàn Quốc

Áp lực: PN16 ( 16 bar)

Nhiệt độ: max 150 °C

Kết nối: nối ren trong

Vật liệu: Thân inox , đầu khí nén inox, seat: teflon (PTFE)

Tình trạng hàng hóa tại kho: có sẵn DN15/DN20/DN25/DN32/DN40/DN50

Thời hạn bảo hành: 12 tháng đối với lỗi do nhà sản xuất



  • Thông tin sản phẩm
  • Catalogue
  • Bình luận
  • Video sản phẩm

 Trong lĩnh vực sản xuất, lắp ráp, gia công.... Van được sử dụng rộng rãi trong hệ thống dẫn lưu. Van và phụ kiện đường ống là một bộ phận không thể thiếu trong việc kết nối và vận hành hệ thống.

 Trong bài viết này công ty TNHH Thương Mại TVT Việt Nam xin giới thiệu một loại van được ứng dụng rộng rãi trong hệ thống điều khiển tự động hoặc bán tự động đó là van xiên điều khiển bằng khí nén hoặc với các tên gọi khác đó là Y xiên khí nén hay van góc điều khiển khí nén. Chúng ta cùng tìm hiểu chi tiết về loại van xiên điều khiển khí nén này.

 Van xiên điều khiển bằng khí nén là gì?

Với các tên gọi như Van xiên điều khiển khí nén, y xiên khí nén, van góc khí nén thì chúng ta có thể hình dung được một phần nào hình dáng của van. Chúng ta cùng xem hình ảnh dưới đây để hiểu rõ hơn.

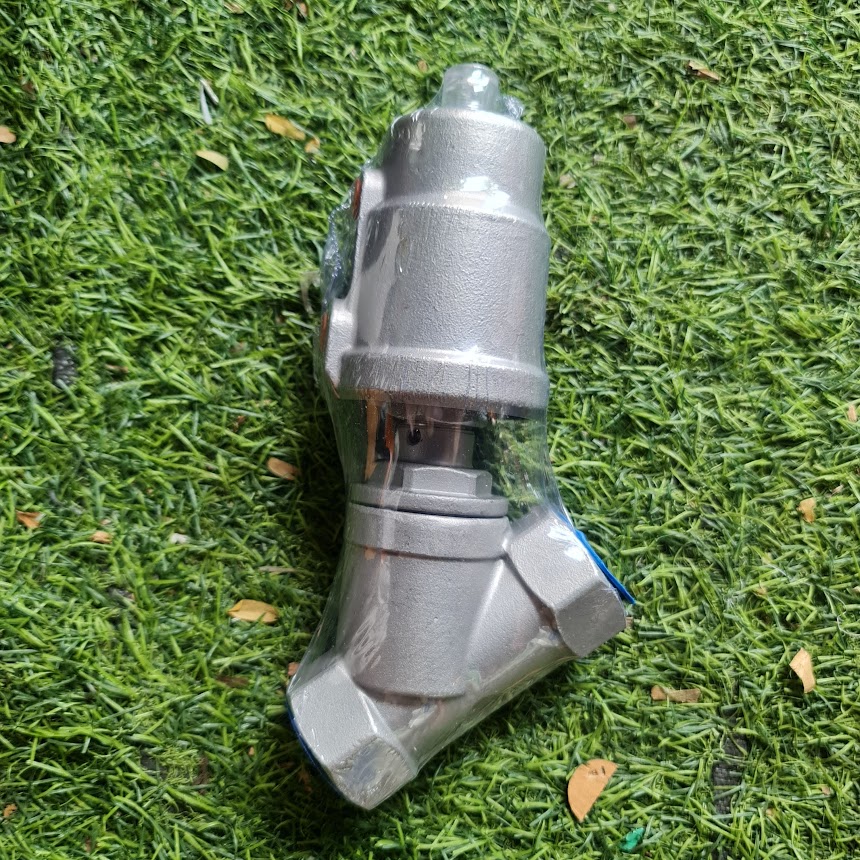

Y xiên khí nén KST

 Sau khi quan sát hình ảnh van chúng ta cũng đã có câu trả lời cho van xiên khí nén là gì rồi? Đây là van 2/2 có ngĩa là một đầu vào và 1 đầu ra. Có kết nối giữa phần thâ van và bộ điều khiển khí nén theo hình chữ Y nên có tên gọi là Y xiên. Với kết nối kiểu chữ Y nên mang đến hiệu suất làm việc cao, lưu lượng lưu chất qua van lớn. Sau khi hiểu được kiểu dáng của van chúng ta cùng phân tích chi tiết cấu tạo của van xiên khí nén.

 Cấu tạo của van xiên khí nén.

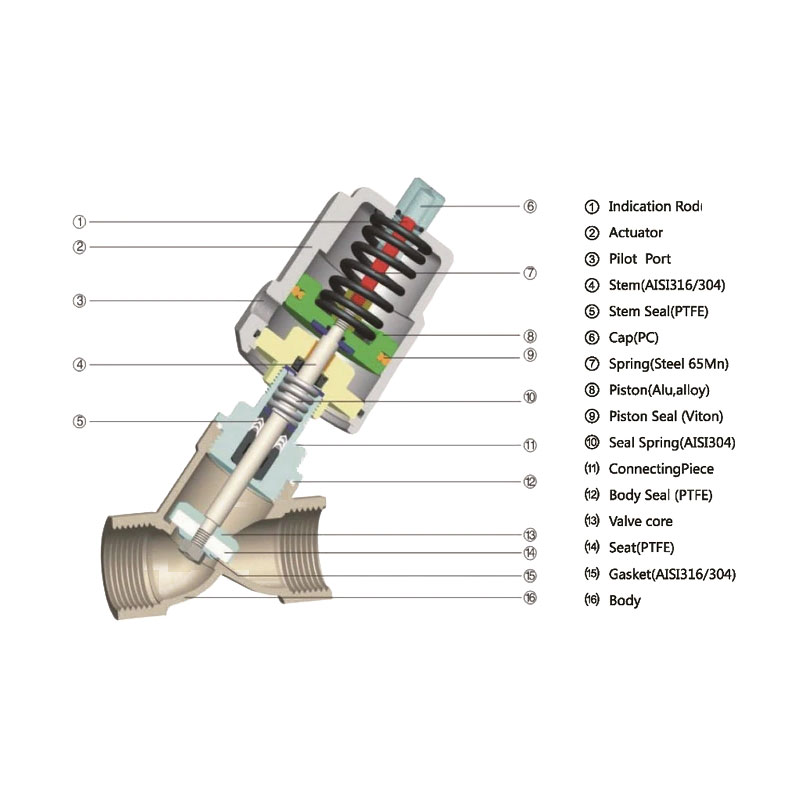

 Để hiểu rõ cấu tạo của van chúng ta cùng xem hình ảnh dưới đây:

 Theo quan điểm của tôi, tôi chia van làm ba phần như sau: Thân van, trục và gioăng( seat), bộ phận điều khiển khí nén.

1. Thân van: thân van vật liệu được sản xuất bằng inox 304(CF8) hoặc inox 316(CF8M), trên thân có ren trong để kết nối với đường ống. thân van có hình chữ Y

2. Trục van: trục van là phần chuyển động cơ khí trong van, đóng vai trò đóng mở cho lưu chất qua thân van, Trục van đc gắn phần gioăng làm kín (seat) để làm kín khi van ở chế độ đóng, phần còn lại được kết nối với piston để dưới tác dụng của lực khí nén sẽ đẩy ty van chuyển động ra xa phần thân van giúp van mở cho lưu chất đi qua và bị lực nén của lò xo khi mất áp lực khí đẩy ty van xuống phần thân van để đóng van ngăn không cho lưu chất chảy qua van.

3. Bộ điều khiển khí nén( piston khí nén): thường được sản xuất bằng vật liệu inox hoặc nhựa, bên trong có lò xo và piston, phần trên đỉnh là nút quan sát trạng thái, trên thân có hai lỗ dùng để cấp khí khi vận hàng và xả khí trong buồng khí.

  Ứng dụng của van xiên điều khiển khí nén:

  Van được thiết kế ở dạng góc, dòng chảy bị cản trở tối thiểu ở vị trí mở, dẫn đến tốc độ dòng chảy cao và tổn thất áp suất thấp. Chúng được sử dụng để điều chỉnh dòng chảy của chất lỏng, khí, hơi nước, chân không và thậm chí cả chất lỏng ăn mòn. Chúng cũng có thể hoạt động với nhiệt độ cao và môi trường có độ nhớt cao, ngay cả khi áp suất chênh lệch bằng không. Thiết kế mạnh mẽ làm cho van góc trở thành lựa chọn phổ biến cho các ứng dụng khắc nghiệt và chúng có vòng đời rất cao. Do đó, chúng là những lựa chọn thay thế lâu dài tuyệt vời cho van bi. Các van này cũng là những lựa chọn thay thế phù hợp cho van điện từ, đặc biệt là với môi trường nhớt, bị ô nhiễm, nơi các van điện từ dễ bị hỏng

 Van góc điều khiển khí nén thường được sử dụng rộng rãi trong các ngành như:

- Xử lý nước thải, xử lý hóa chất, khử trùng.

- Trong các thiết bị sấy khô, giặt sấy, tách khí, hệ thống hơi nước

- Trong ngành lắp ráp ô tô

- Đóng gói, làm lạnh

- Chế biến thức ăn chăn nuôi, gốm sứ

-........v.v............

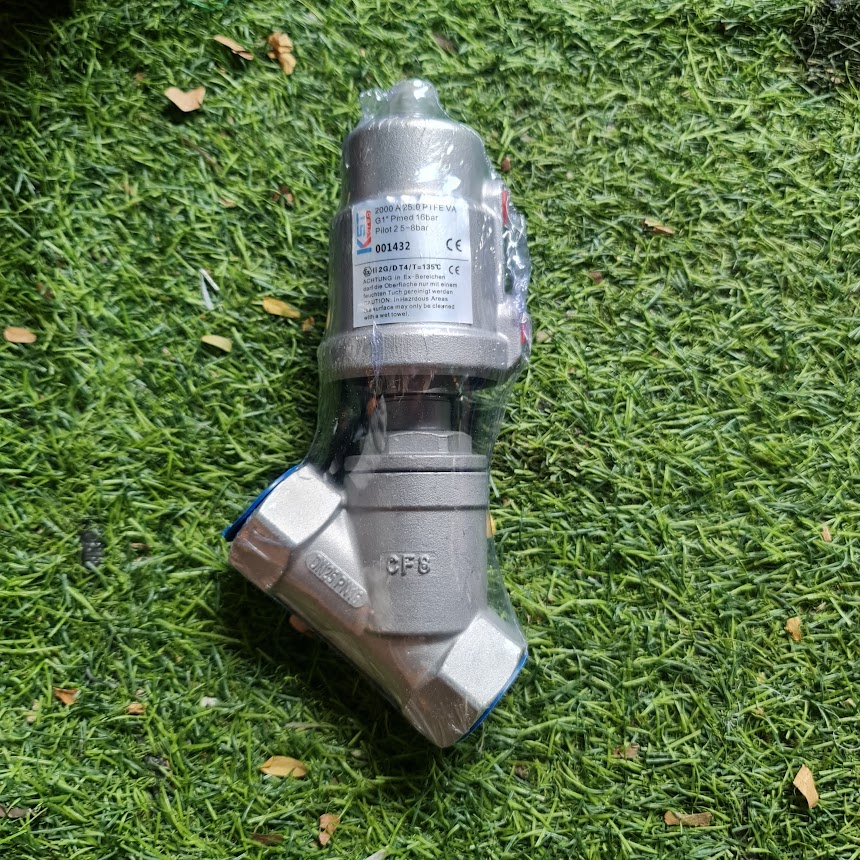

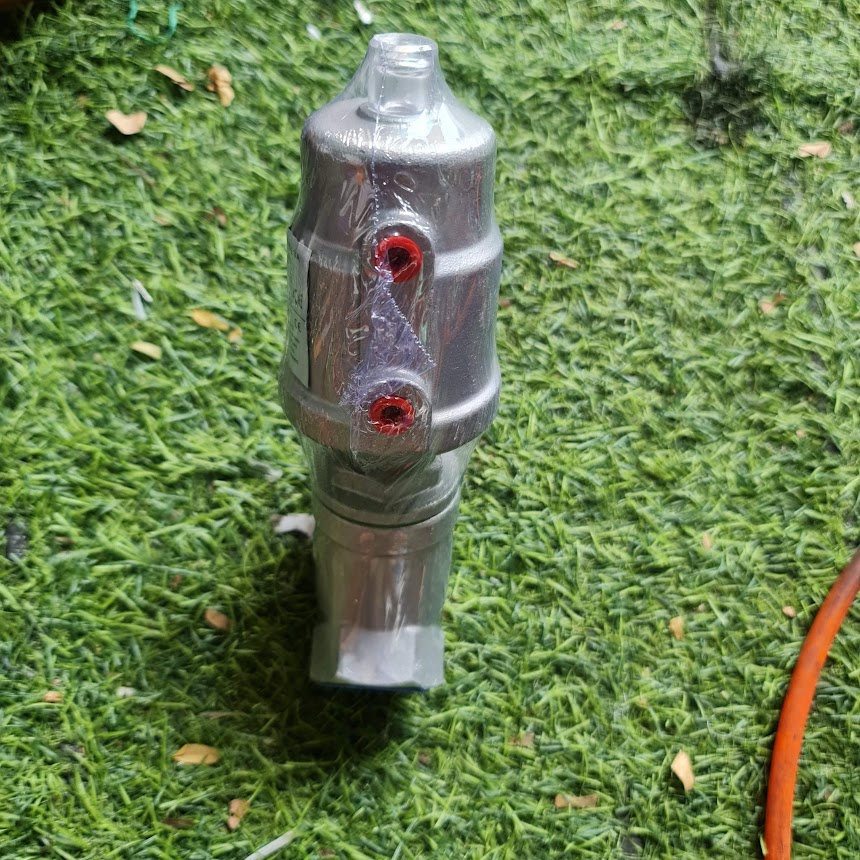

Một số hình ảnh van xiên khí nén

 Một số nhãn hiệu van xiên điều khiển khí nén:

KST- STNC- Yaki- GSK- ODE....

Các loại van điều khiển khí nén khác

Thông tin tư vấn, báo giá và bán hàng

Thông tin liên hệ:

CÔNG TY TNHH THƯƠNG MẠI TVT VIỆT NAM

Địa chỉ: 212/1 Hồng Lạc, Phường 11, Quận Tân Bình, TP.HCM

Hotline/ zalo: 0977.863.895 hoặc 093.88.00.790
Website: www.tvtvietnam.com
Email: sales@tvtvietnam.com - tvtvnvalves@gmail.com

"LUÔN MANG ĐẾN CHO QUÝ KHÁCH SỰ HÀI LÒNG"
