NGUYÊN LÝ HOẠT ĐỘNG CỦA BẨY HƠI ĐỒNG TIỀN

350 Lượt xem

1. Bẩy hơi là gì?



 Bẩy hơi là thiết bị được ứng dụng cho việc xả lưu chất ngưng tụ ra khỏi đường ông trong hệ thống lưu chất ở dạng hơi (khí).

2. Cấu tạo và nguyên lý hoạt động của bẩy đồng tiền  (Thermostatic type steam trap)



Bẫy đồng tiền là một bẫy hơi cực kỳ chắc chắn với phương thức hoạt động đơn giản. Bẫy hoạt động nhờ hiệu ứng động của hơi nước bốc lên khi nó đi qua bẫy. Bộ phận chuyển động duy nhất là đĩa phía trên mặt phẳng bên trong buồng điều khiển.

2.1 Cấu tạo của bẩy hơi đồng tiền

Cấu tạo bẩy hơi đồng tiền chúng ta chia làm 3 phần như sau: thân van, lưới lọc và đĩa van

2.2 Nguyên lý hoạt động:

Trong 1 chu trình làm việc bẩy hơi hoạt động theo 4 bước

Bước 1:

 Khi hệ thống khởi động, áp suất sẽ được sinh ra trong đường ống dẫn lưu. Dưới tác động của áp suất sẽ nâng đĩa van đi lên, khi đó lưu chất ngưng tụ và khí sẽ được đẩy ra ngoài đường ống theo lỗ thoát

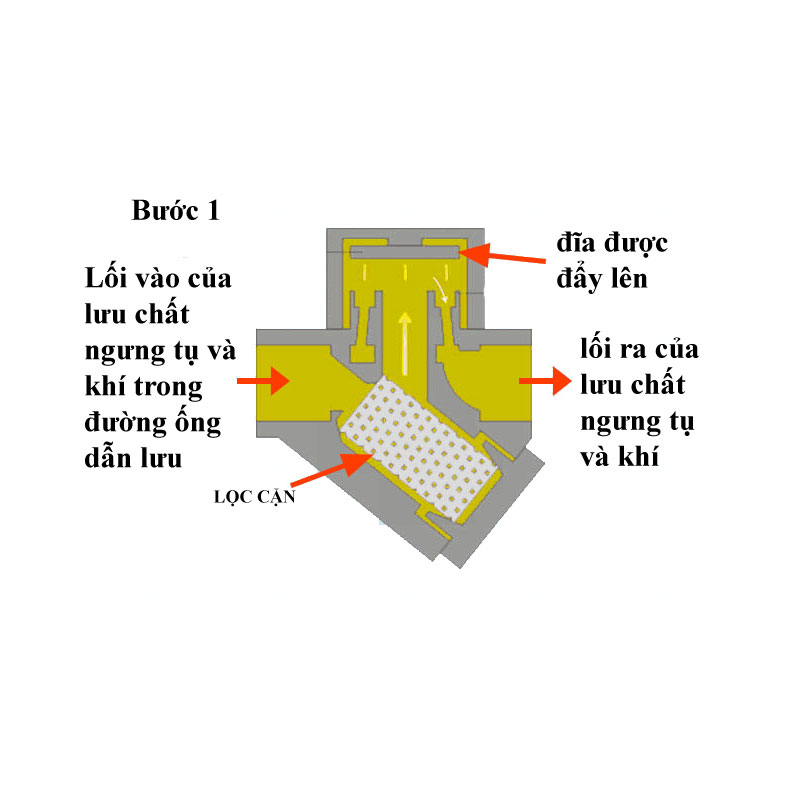

Hình ảnh bước 1:



Bước 2:

 Lưu chất bốc hơi đi vào đầu vào của bẩy hơi qua buồng dưới đĩa và đi lên phía buồng trên đĩa, phía buồng trên là nắp van chặn đường đi của hơi nóng và hơi nóng di chuyển với vận tốc cao nên gia tăng áp lực lên mặt trên đĩa và đẩy đĩa xuống

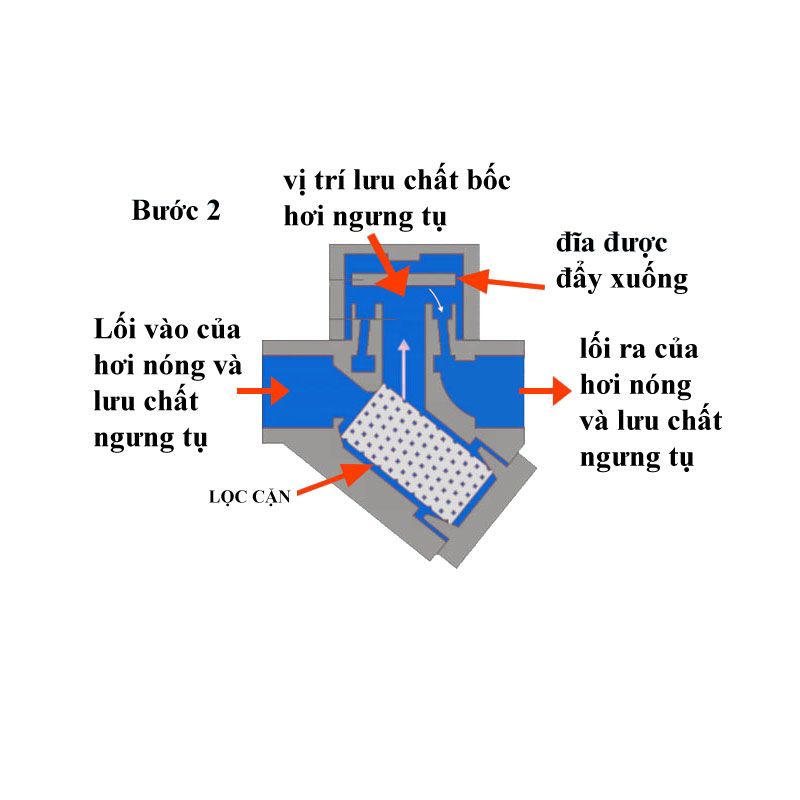

Hình ảnh bước 2:



BƯỚC 3:

 Hơi nước ở buồng trên sẽ tạo áp lực đẩy đĩa xuống làm kín van. Khi này áp suất buồng trên và buồng dưới bằng nhau, tuy nhiên mặt trên của đĩa chịu lực lớn hơn mặt dưới do có diện tích bề mặt tiếp xúc lớn hơn.

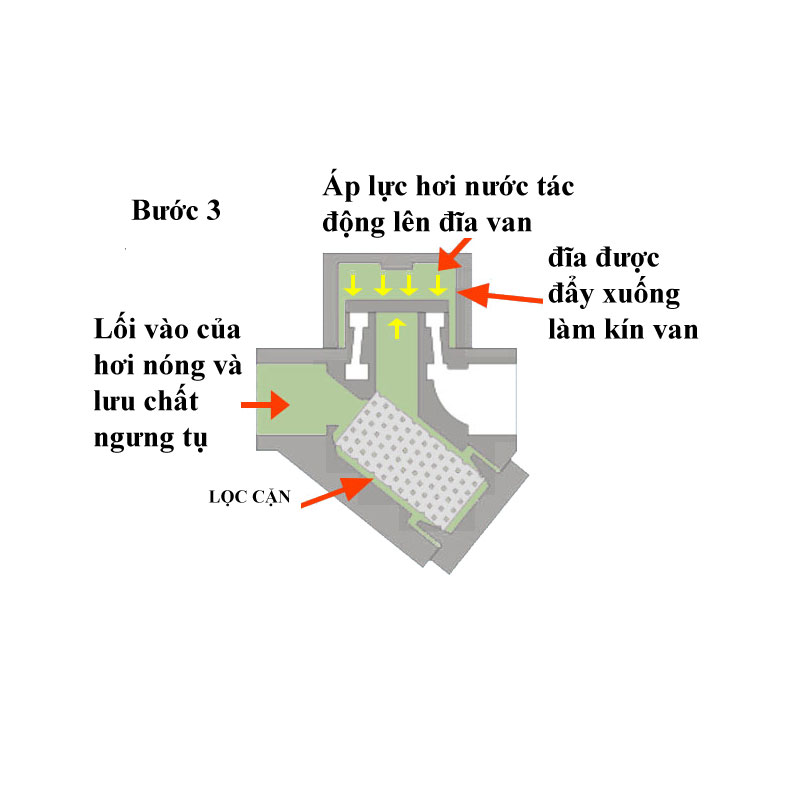

Hình ảnh bước 3:



Bước 4:

Cuối cùng nước hơi nước ở buồng trên được ngưng tụ làm áp suất ở khoang trên giảm xuống thấp hơn áp suất khoang dưới, đĩa van được đẩy lên làm van mở để đẩy nước ngưng ra ngoài. Chu trình hoạt động được lặp lại

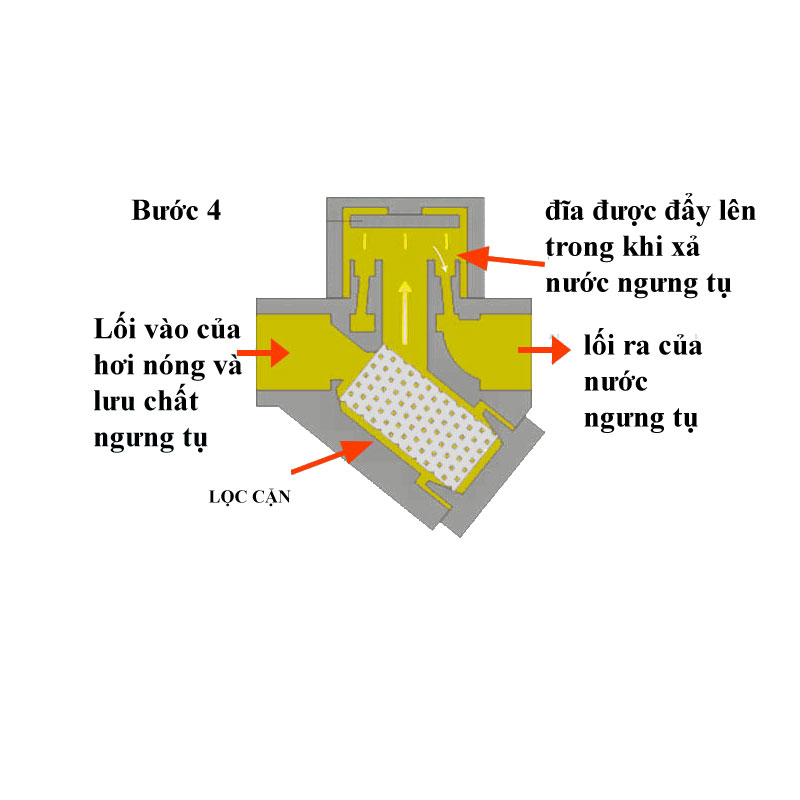

Hình ảnh bước 4:
